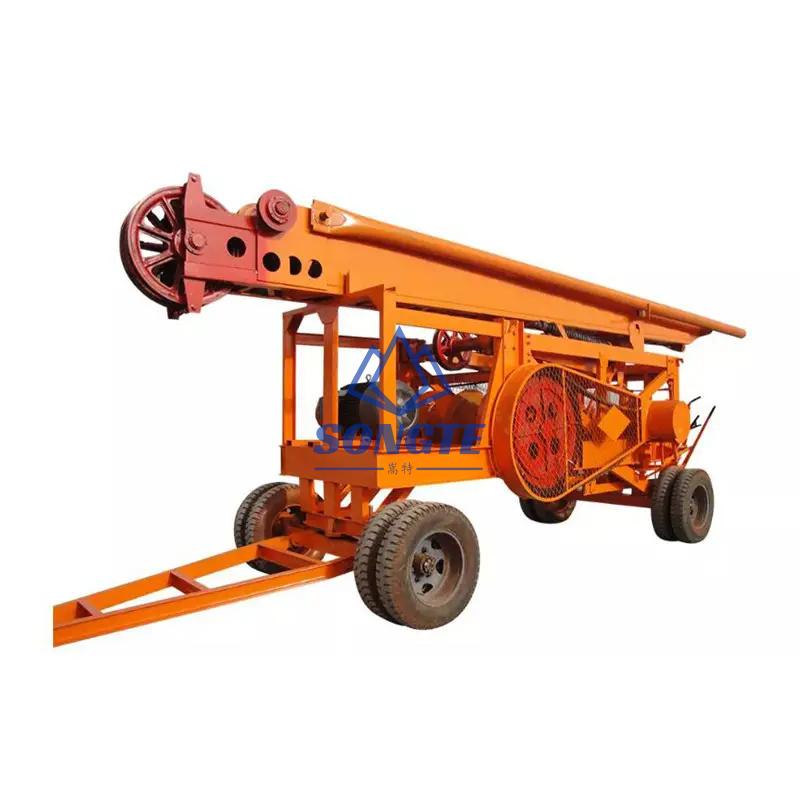

SP-8A Câble Percussion Forage Rig pour Gros Trous de Forage 300m

Plate-forme de forage à percussion de câble SP-8A pour les grands trous de forage

SP-8A Caractéristique de la plate-forme de forage à percussion de câble de grand diamètre et Application:

Un. La plate-forme de forage à percussion est principalement utilisée dans l’ingénierie des fondations profondes (Ingénierie des bâtiments de grande hauteur, Projet de conservation de l’eau, Construction de ponts) Construction d’un pieu coulé sur place de gros calibre et construction d’une paroi moulée et d’un puits d’eau profonde.

B. Le marteau à percussion de la plate-forme de forage à percussion peut briser la roche en morceaux, puis utiliser l’équipement d’évacuation des scories pour nettoyer les scories hors du trou. Le foret est un marteau lourd qui peut enfoncer le sol, sable, caillou et etc dans le tour du trou, Pas besoin de les épuiser par les trous. Entre-temps, La paroi du trou formé est haute, dense et solide et améliore la capacité de charge de la fondation sur pieux.

C. La foreuse à percussion est actuellement très populaire sur le marché, Tous ses composants sont tous installés dans la remorque, comme un moteur électrique, hisser, mât, etc., Intégrer le mouvement. La foreuse à percussion utilise le mécanisme de manivelle pour transformer le mouvement de giration de la puissance en mouvement alternatif, à travers le câble en acier pour entraîner le foret afin de faire un mouvement de haut en bas.

La foreuse à percussion SP-8A est l’une des machines de forage les plus importantes dans le forage de fondation et de trou de forage sur pilotis. Il peut s’adapter à diverses conditions géologiques, en particulier pour le forage de trous dans le gravier et la roche avec une forte adaptation. Pendant ce temps, La plate-forme de forage à percussion a une efficacité élevée de formage de pores et une bonne qualité de formation de pieux.

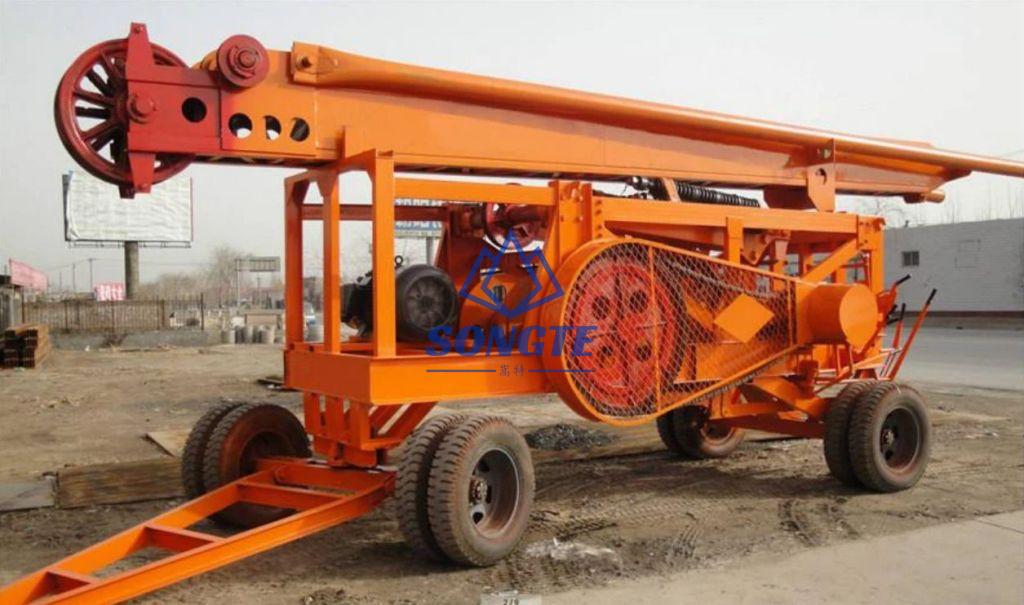

La foreuse SP-8A est actuellement très populaire sur le marché, Tous ses composants sont tous installés dans la remorque, comme un moteur électrique, moteur d’entraînement, hisser, mât, etc, Intégrer le mouvement. La foreuse à percussion utilise le mécanisme de manivelle pour transformer le mouvement de giration de la puissance en mouvement alternatif, à travers le câble en acier pour entraîner le foret de marteau pour faire un mouvement de haut en bas. Avec l’effet d’impact de la défaillance libre de la mèche de marteau, pour casser le sol, sable, gravier ou roche en morceaux, et puis utilisez le tube à scories ou la pompe à boue pour nettoyer les scories ou le trou.

Le foret tubulaire a toutes sortes de diamètres, Le trou décide de la taille et du poids de l’embout. Ce trépan tubulaire est très efficace dans le forage du sol, sable, Couche de gravier et de roche dont la dureté est inférieure à 1000kp.

Le foret solide a différentes formes, mais la plupart des formes sont”+” ou “-” Types. Il y a toutes sortes de tailles, Le diamètre du trou détermine la taille et le poids de l’embout. Ce trépan de type solide est difficile à casser dans la couche de roche de forage dont la dureté est supérieure à 1000kp.

La méthode de forage de la plate-forme à percussion consiste à briser les roches en scories granulaires, bien qu’il ne soit pas aussi efficace qu’une plate-forme de carottage ou une plate-forme de forage à vis, mais il est irremplaçable, car il peut fonctionner dans la couche géologique lorsque d’autres plates-formes de forage ne peuvent pas. Bref, Il n’y a pas de couches que ce type de foreuse ne peut pas forer, La vitesse de perçage dépend de la dureté des strates de travail.

Paramètre technique de plate-forme de forage à percussion de câble SP-8A:

Non	Description		Spécification
1	Dimension globale (LWH)	Mode de fonctionnement	9.30MX2.50MX3.10M
		Mode de tirage	9.30mx2.28mx2.80m
2	Poids brut		9500 Kg
3	Diamètre du trou d’alésage		Φ300mm-Φ1800mm
4	Profondeur de forage		200m(avec diamètre de trou. 600mm) 300m (avec diamètre de trou. 500mm)
5	Max. Poids des outils de perçage		5000 Kg
6	Course d’impact		min 700mm, max 800mm
7	Fréquence d’impact		38-42/Min
8	Moteur électrique		Modèle:YL280M2-6 55kW, 980r/min
9	Hauteur du mât		Unipolaire:8.5-9.5m;
10	Capacité de charge du mât		50,000 Kg
11	Vitesse de transport sur autoroute		30 km/h
12	Capacité de levage du palan	Pré-levage	20,096 N
		Palan de poteau	68,357 N
13	Spécifications et capacité du câble du tambour d’enroulement	Tambour de pré-bobinage	6x19s+IWRC 200-300m (lévorotation)
		Tambour de post-enroulement	6×37-φ18 200 à 250 m (lévorotation)
14	Roue	Taille de la roue	7.50-20
		Taille de l’anneau en acier	20×7
