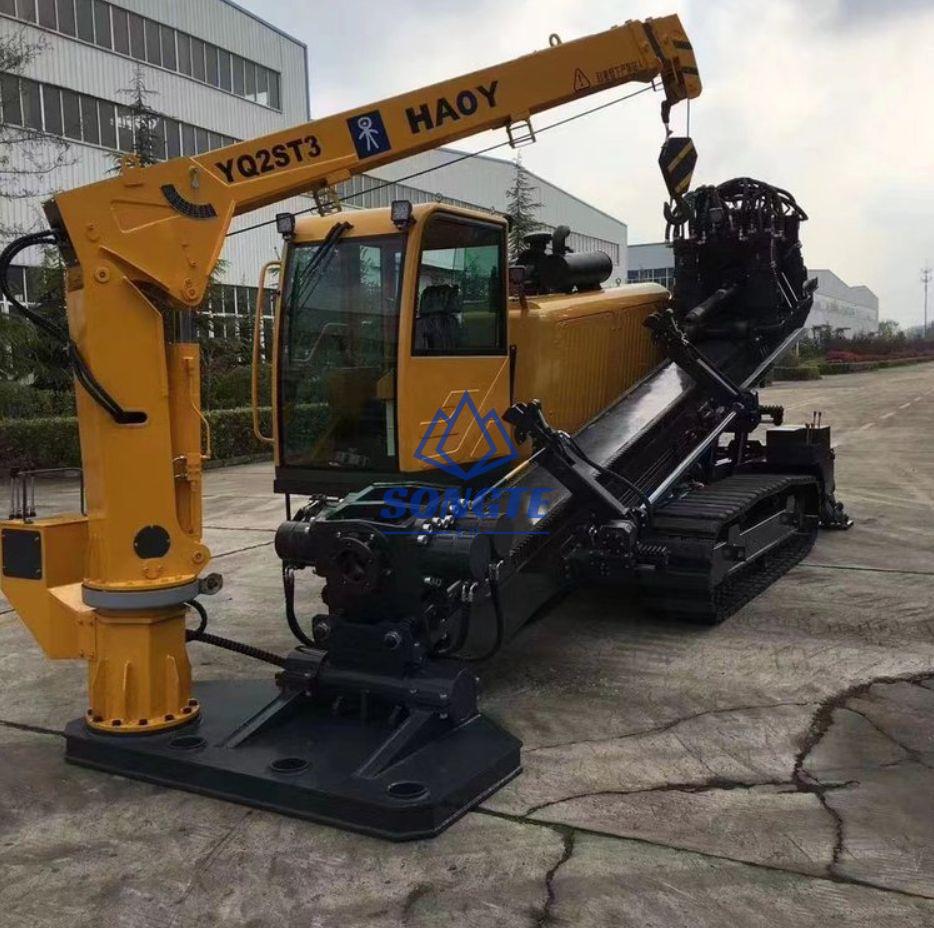

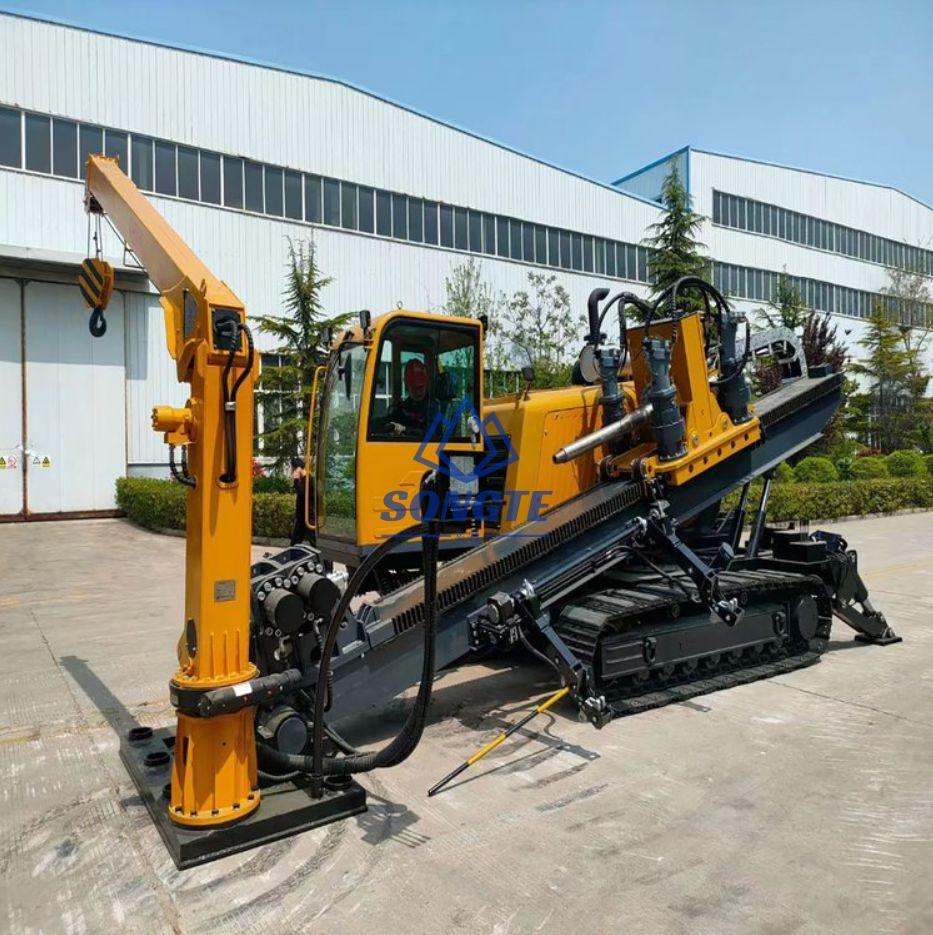

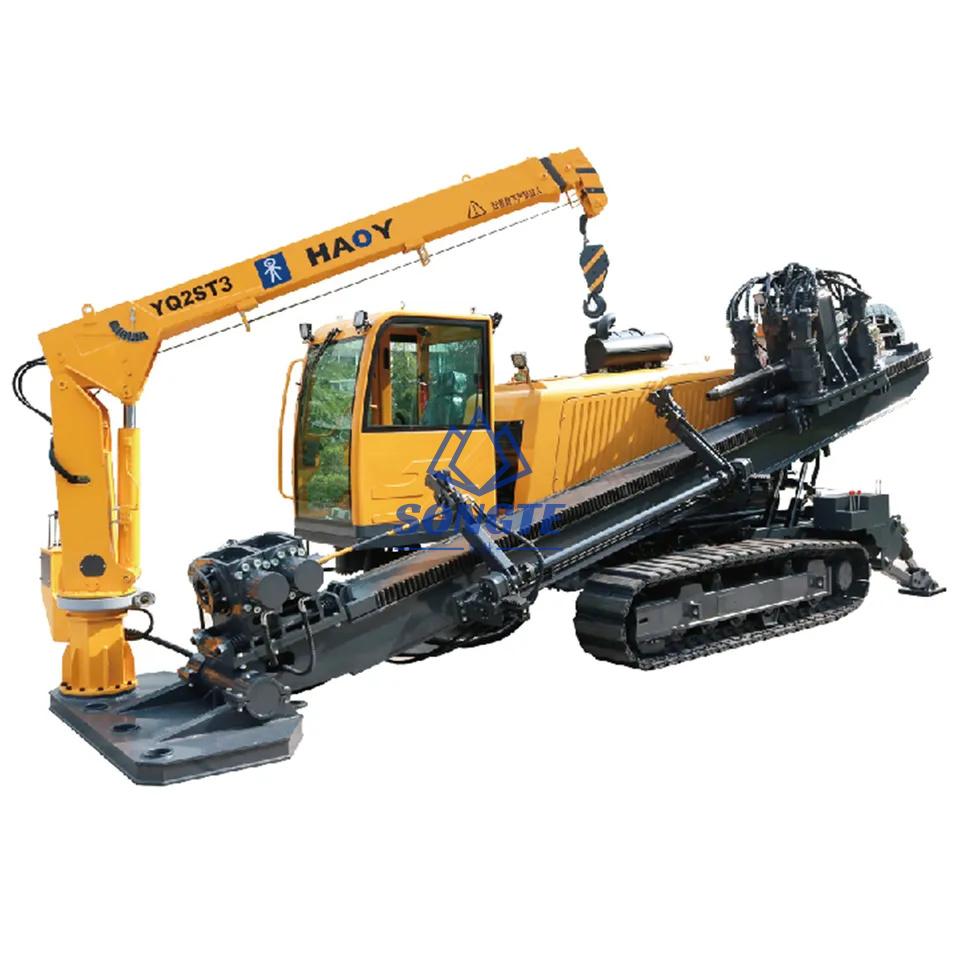

SHDD-48/96 Foreuse horizontale sans tranchée Foreuse horizontale HDD
Caractéristiques de la structure principale du forage HDD
Un. La foreuse est belle en apparence, L’ensemble de la machine est entièrement entraîné hydrauliquement, La marche adopte une télécommande filaire, et les principaux accessoires sont tous des marques bien connues en Belgique et à l’étranger.
B. Les caractéristiques de faible émission et de faible bruit du célèbre moteur diesel de marque, combiné avec la technologie de contrôle au niveau international, n’est pas seulement plus adapté à la construction urbaine, mais minimise également la consommation d’énergie de l’engin de forage à vide.
C. La rotation de la tête motrice est entraînée par deux moteurs, et dispose d’une fonction de régulation de vitesse en continu à deux vitesses.
D. Le push-pull de la tête motrice est entraîné par quatre moteurs avec un réducteur, et est entraîné par une crémaillère et un pignon, avec une bonne stabilité.
E. La pompe à boue se présente sous la forme d’un entraînement hydraulique et d’un changement de vitesse mécanique, qui peut ajuster de manière flexible la pression et le volume de la pompe.
F. La chenille adopte une chenille en acier et un sabot en caoutchouc, qui peuvent supporter une charge élevée et marcher sur diverses routes.
G. Outils de forage de support complets, Utilisation de la tige de forage φ89×4500mm, avec grue 2T au hasard.
Application de la perceuse sans tranchée:
Il est principalement utilisé pour traverser des routes, Fer, Bâtiments et rivières, et pour poser ou renouveler des canalisations d’approvisionnement en eau, gaz,
électricité, télécommunication, gaz naturel, Rejet de pétrole et d’eaux usées dans des conditions difficiles à creuser dans les centres-villes, zones de protection des reliques culturelles, zones de protection des cultures et de la végétation.
Paramètres techniques de la machine HDD
|
Modèle |
SHDD-48/96 |
|
Condition |
Nouveau |
|
Puissance du moteur |
Cummins 6CTA8.3-C260 194KW (2200r / min) |
|
Capacité d’alimentation/traction |
480/960KN |
|
Couple de rotation |
25000N·m |
|
Vitesse de rotation de la broche |
0~60,0~120r/min |
|
Processus de cession |
32m/min |
|
Course d’avance |
4900mm |
|
Diamètre du trou de guidage |
φ240mm |
|
Angle de pénétration |
0-20° |
|
Pression du système hydraulique |
35/30/20Mpa |
|
Vitesse de déplacement |
2.5km/h |
|
Pompe à boue Max. Débit |
600L/min |
|
Pompe à boue Pression maximale |
8Mpa |
|
Taille de la tige |
φ89×4500mm |
|
Taille (L*W*H) |
8750*2300*2500mm |
|
Poids(Kg) |
15500 |

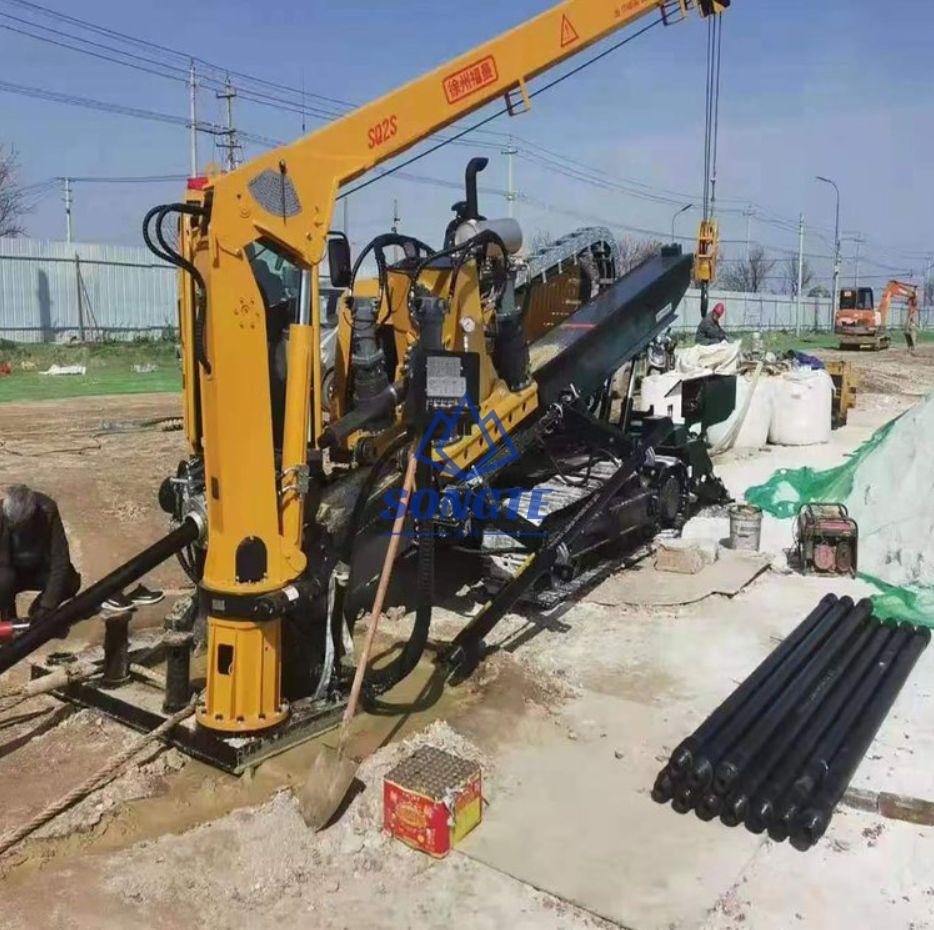

Foreuse sans creusement pour le chantier d’installation de pipelines:
