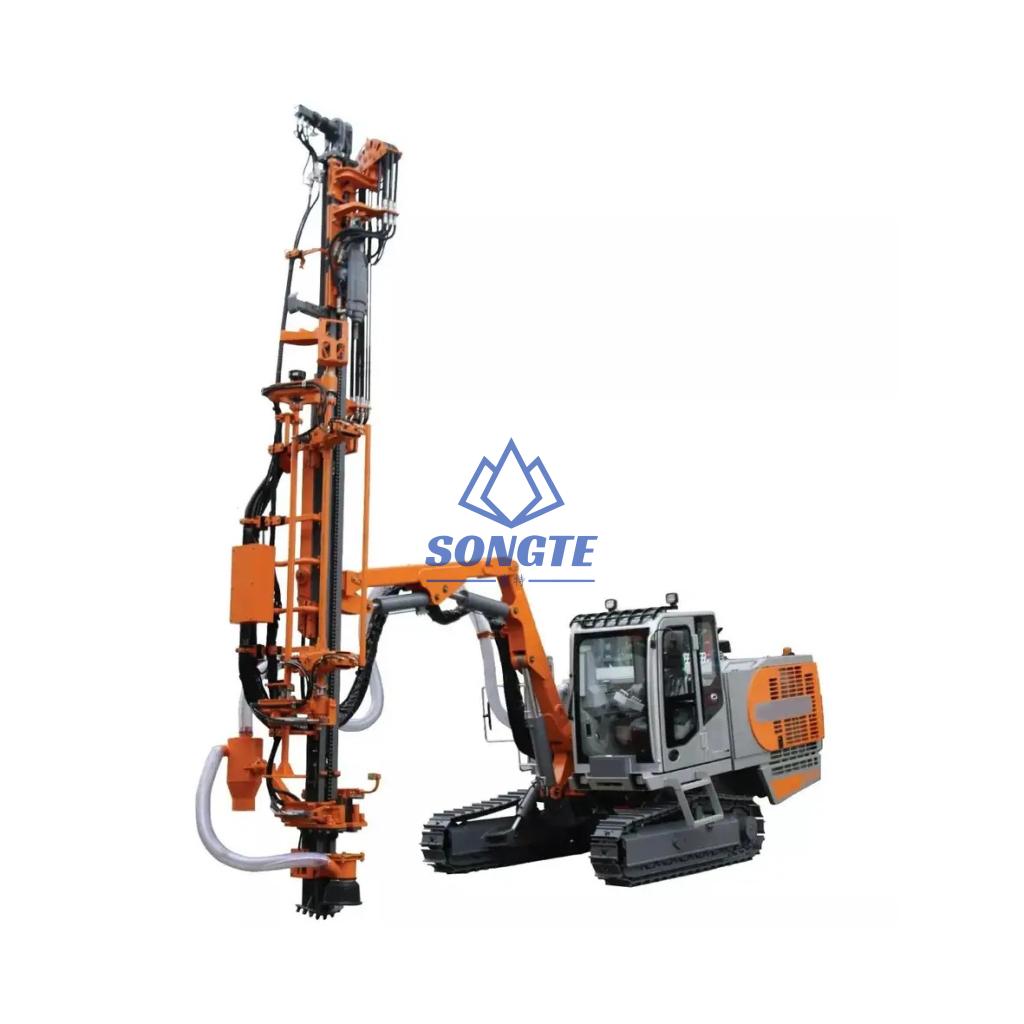

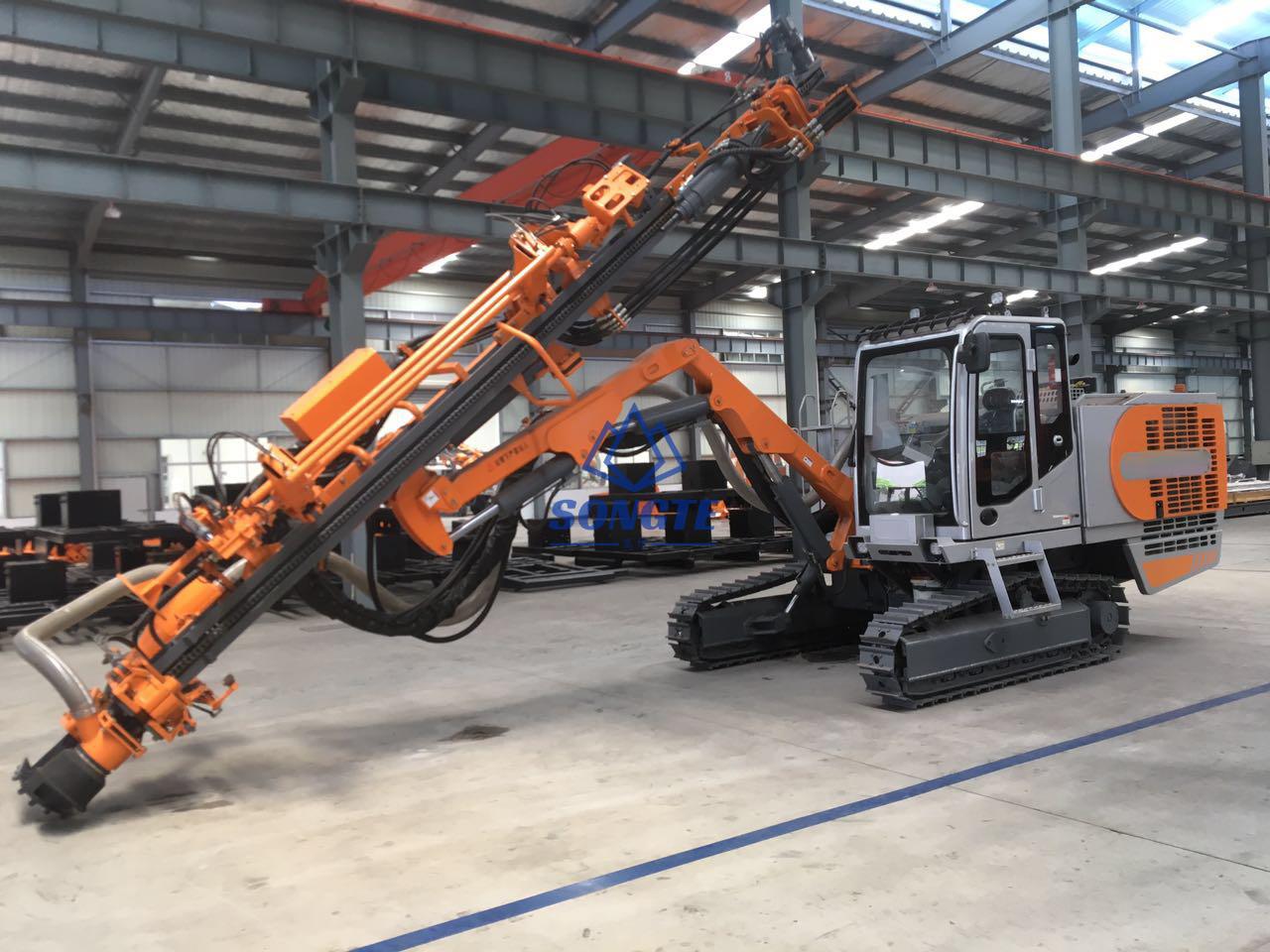

SDA-63 Compresseur d’air intégré automatique pour forage de marteaux supérieurs
Caractéristiques de la foreuse à marteau supérieure intégrée automatique:
Économe en énergie
1. Diamètre du trou : 89 mm, pression de percussion 220 bar, Vitesse de perçage 1m/min, consommation diesel 0.32L/m. (Ce qui précède est une donnée de test en usine. L’efficacité réelle du forage & La consommation de diesel peut varier selon les conditions de travail)
Cross-country et flexibilité
2. Piste d’oscillation & Conception de flèche pliée, Plage de travail plus large, Centre de gravité plus stable pour Max.travel vitesse jusqu’à 4,5 km/h
Coût et entretien
3. Coût & entretien: À l’exception de certains composants, Composants et pièces localisés, y compris le dériveur hydraulique, Réduire considérablement le prix d’achat, opération, service & Coûts d’entretien par rapport aux engins de forage importés.
Concept de conception avancé
4. Concept de conception avancé—Des performances supérieures à un rapport qualité-prix.
Dériveur hydraulique
1. Dériveur hydraulique à haute fréquence avec piston à percussion mince pour réduire les contraintes, Durée de vie plus longue des outils de perçage & Meilleure capacité de perçage.
2. Mécanisme de tamponnage hydraulique absorbant efficacement la contrainte réfléchissante des tiges de forage pour une durée de vie beaucoup plus longue du requin & tiges de forage, et moins d’usure du mécanisme d’alimentation du dériveur & boom.
3. Convenable & Réglage indépendant de la course du piston, Fréquence d’impact, Énergie d’impact & Pression d’impact sur diverses conditions de forage pour fournir la meilleure vitesse de forage avec différentes duretés de roche.
Application de plate-forme de forage à marteau supérieur de type chenille:
La plate-forme de forage à marteau supérieure intégrée automatique SDA-63 est largement utilisée dans l’exploitation minière, Carrières, et les industries de la construction. Son application principale est le forage de trous dans les surfaces rocheuses dures, tels que le granit, basalte, ou calcaire.
Paramètres techniques de la plate-forme de forage à marteau supérieure intégrée automatique SDA-63:
| Marteau perforateur | |||||||||||||||||
| Modèle | 103 | Fréquence d’impact | 40~60HZ | ||||||||||||||
| Percer l’acier | T38 (en anglais seulement)(T45 (en anglais seulement)) | ||||||||||||||||
| Gamme de trous | 42-89mm | Profondeur du trou | 10m | ||||||||||||||
| Rotation | 0-192 Tr / min | Puissance d’impact | 15kW | ||||||||||||||
| Couple | Max.860N.m | ||||||||||||||||
| Moteur Cummins | |||||||||||||||||
| Modèle | 4BTA3.9-C125 | Vitesse de rotation | 2200 Tr / min | ||||||||||||||
| Puissance nominale | 93 kW | Capacité du réservoir de carburant | 280L | ||||||||||||||
| Boom& Nourrir | |||||||||||||||||
| Angle de flèche | 71°/105° | Capacité de levage | 16/20 KN | ||||||||||||||
| Oscillation de la flèche | -25°— +35° | Longueur d’extension | 1.2 m | ||||||||||||||
| Incliner | -54°— +50° | Longueur de l’alimentation | 7.2m(LF-8.4m) | ||||||||||||||
| Angle d’oscillation | -92°— +15°-54°— +50° | Longueur de la tige | 3.66m(LF-6095mm) | ||||||||||||||
| Longueur de course | 4.12m(LF-5.4m) | Manutention des cannes | (Option) • 4+ 1 | ||||||||||||||
| Compresseur d’air à vis | |||||||||||||||||
| Consommation d’air | 3.4 m3/min | Max. Pression de service | 7 bar | ||||||||||||||
| Châssis | |||||||||||||||||
| Max. Escalade | 25° | Max. Vitesse de déplacement | Rapide 4Km/h:Ralentissement 2Km/h | ||||||||||||||
| Garde au sol | 340 mm | Max. Traction | 69 KN | ||||||||||||||
| Oscillation de la piste | ±10° | ||||||||||||||||
| Poids & Taille | |||||||||||||||||
| Poids total | 10500 Kg | (L×W×H) | 11300×2430×2900 millimètre | ||||||||||||||

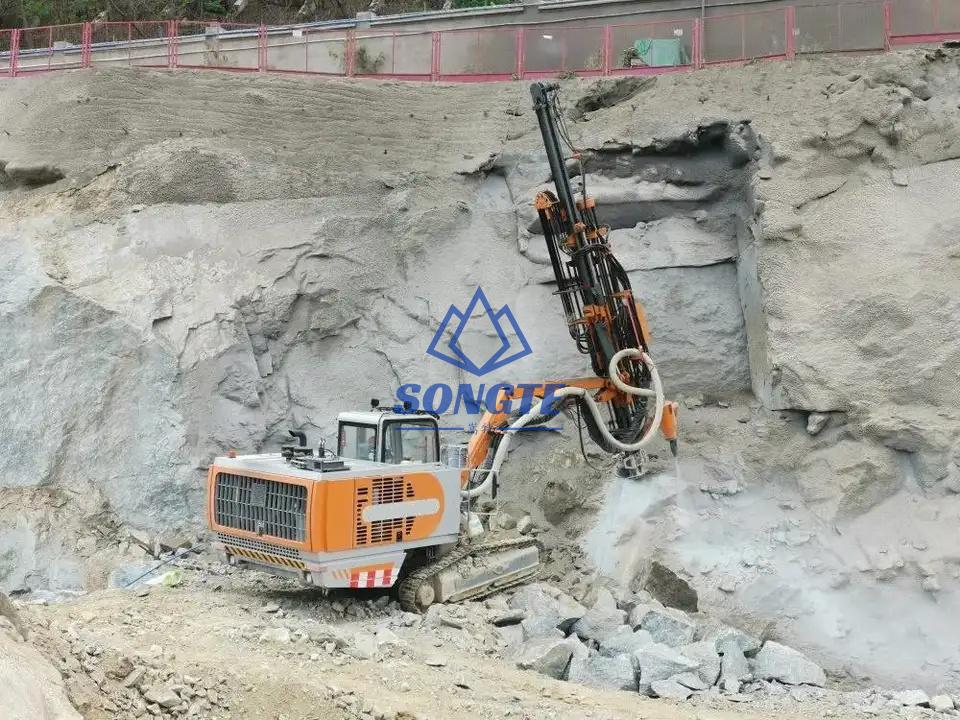

Chantier automatique intégré de plate-forme de forage DTH de marteau supérieur:
