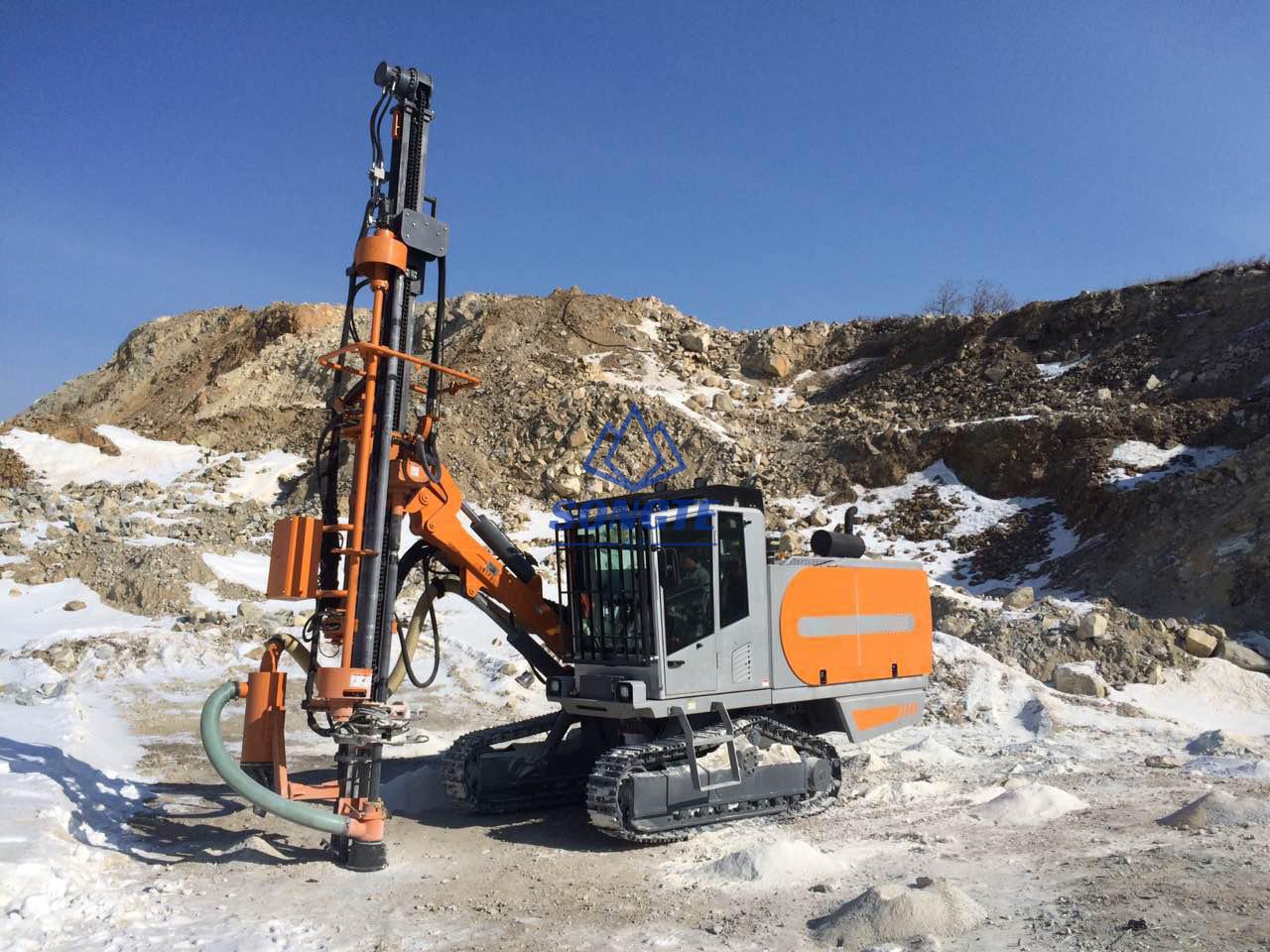

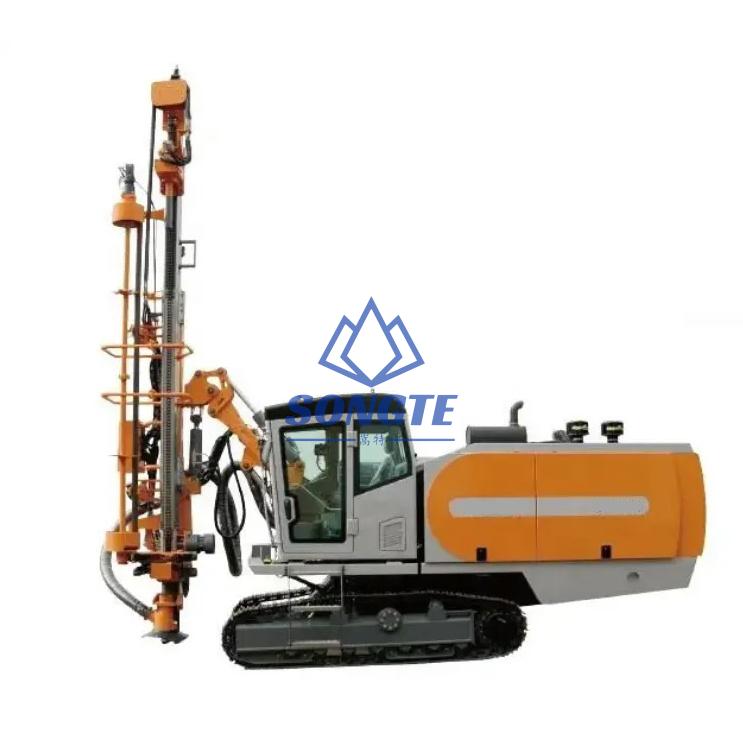

SDA-44 Compresseur d’air intégré automatique DTH Hammer Rig
Taille compacte mais capacité de perçage puissante. Applicable dans l’exploitation minière de carrière à ciel ouvert et dans diverses variétés de forage de trous de mine pour les roches moyennes tendres et moyennement dures, Répondre aux besoins d’efficacité de la production.
Meilleures capacités de forage, trous de meilleure qualité.
Basé sur une technologie mature, Nous améliorons constamment les capacités de production des appareils de forage et l’adaptabilité au travail. SDA-44 avec une flexibilité et une fiabilité presque parfaites pour une efficacité de production supérieure, meilleure adaptabilité et trous de meilleure qualité.
Une seule machine peut tout faire pour augmenter la vitesse de décapage et contrôler le taux de dilution. Poids plus léger et taille compacte permettant de se déplacer facilement entre les chantiers et les bancs. En raison de l’excellente flexibilité et des puissantes capacités de perçage, Le SDA-44 est largement utilisé pour diverses applications de forage, comme le forage de carrières de surface et de trous de mine, Perçage de trous avant la division, Forage de trous tampons et de trous de décharge de pression de pente, et le perçage de trous super profonds.
SDA-44 Caractéristiques de la plate-forme de marteau DTH Air intégrée automatique:
1.Trou droit précis pour un meilleur contrôle du résultat du sablage.
2.Augmentation de la vitesse de décapage en combinant et en pré-fendant les trous.
3.Réduire les déchets en augmentant l’angle de pente.
4.Bien meilleure flexibilité que les foreuses traditionnelles.
5.Moteur robuste et poutre d’alimentation en chaîne, Stable et fiable.
6.Poutre d’alimentation en forme de caisson, Solide et flexible.
7.FOPS protégé contre les chutes de pierres et ROPS résistant au renversement, Cabine AC avec insonorisation et antichoc.
8.Plate-forme structurelle entièrement fermée, Portes de protection pneumatiques à ressort pour faciliter l’entretien et l’entretien.
9.Tige de table ronde ( pipe) changer de système, excellent pour le perçage de trous profonds.
10.3.5″ / 4"Tête rotative marteau, couple jusqu’à 2,800 Nm.
Excellent retour sur investissement
Pression de service SDA-44 jusqu’à 20 barres avec 3.5 M et choix de 2 Dia. Tailles au choix, bon pour le perçage de trous de pied et la vitesse de perçage beaucoup plus rapide que les produits concurrents.
Haute efficacité, Économie d’énergie, respectueux de l’environnement,sécurité
Compresseur d’air à deux étages pour un excellent rapport de performance énergétique et un forage à haute pression d’air. Excellente économie de carburant meilleure pour l’économie d’énergie et l’environnement.
Tête rotative à couple élevé pour vaincre le blocage dans la plupart des formations rocheuses.
Système de dépoussiérage à deux étages pour répondre aux exigences environnementales.
Cabine AC fermée pour une meilleure visibilité, Utilisation confortable et sûre.
Nouveau style de poutre d’alimentation, Excellent pour le contrôle de la direction et la stabilité pour obtenir un perçage de haute précision.
Flexibilité et maniabilité
SDA-44 avec une excellente capacité de déplacement pour un déplacement rapide et sûr entre les chantiers. Avec une garde au sol adéquate et une oscillation de 10° sur châssis de chenille robuste, Excellentes capacités tout-terrain grâce à la faible gravité et à la répartition équilibrée du poids. Excellent perçage vertical et incliné varié, même sur les pentes.
Accès pratique à la maintenance et à l’entretien
Conception SDA-44 à l’esprit avec la commodité de maintenance et d’entretien au début. Avec une chambre de service spacieuse, Tous les points d’accès de maintenance sont faciles d’accès. Marqué et étiqueté aux deux extrémités des tuyaux & tuyaux et fils électriques & Câbles avec étiquettes annulaires pour faciliter l’accès à l’entretien.
Plus la pente du banc est verticale, meilleure est l’économie de production
Pré-fendage pour des bancs plus hauts et plus étroits et une pente plus forte pour réduire les déchets et moins d’excavation, à son tour, réduire le taux de dilution pour un taux de production plus élevé et de meilleurs profits pour les mines.
Paramètres techniques des plates-formes de marteau DTH à air intégré SDA-44:
| SDA-44 Foreuse DTH intégrée automatique | |||
| Plage de tailles de trous recommandée | Type de flèche | Droit robuste | |
| Plage de taille de trou | Ø90 -130 mm | Poutre d’alimentation | |
| Tailles de marteaux | 3.5 Pouces / 4 Pouces | Type d’entraînement d’alimentation | Moteur – Chaîne |
| Tige de forage ( Pipe ) Système de manutention ( RHS ) | Longueur totale | 6,865 mm | |
| Système de manutention de tuyaux | 7+1 | Longueur de déplacement de l’aliment | 4,100 mm |
| Diamètre de la tige de forage | 68 mm / 76 mm | Extension d’alimentation | 1,200 mm |
| Longueur de la tige de forage | 3.5 m | Max. Vitesse d’avance | 0.85 m/s |
| Max. Profondeur de trou avec RHS automatique | 28 m | Max. Force d’avance | 15 Kn |
| Tête rotative hydraulique | Max. Force de traction | 31 Kn | |
| Vitesse de rotation | 0-105 Tr / min | Châssis | |
| Max. Couple de travail | 2800 Nm | Max. vitesse de déplacement | 3 km/h |
| Moteur | Max. Force de traction | 115.4 Kn | |
| Modèle de moteur | YC6A260L-T20 | Capacité de pente | 30º ( Ajouter un treuil si >20º ) |
| Puissance nominale | 191 kW @ 2,000 Tr / min | Oscillation du châssis de piste | ± 10° |
| Norme d’émission | Pneu 2 | Garde au sol | 450 mm |
| Réservoir de carburant | Dimensions du transport ( sans options ) environ | ||
| Taille | 350 L | Poids | 15,000 Kg |
| Compresseur | JE810 II | Largeur | 2,480 mm |
| Max. Pression du travail | 20 Bar | Longueur | 9,980 mm |
MODE |
16 m³/min | Hauteur | 3,200 mm |

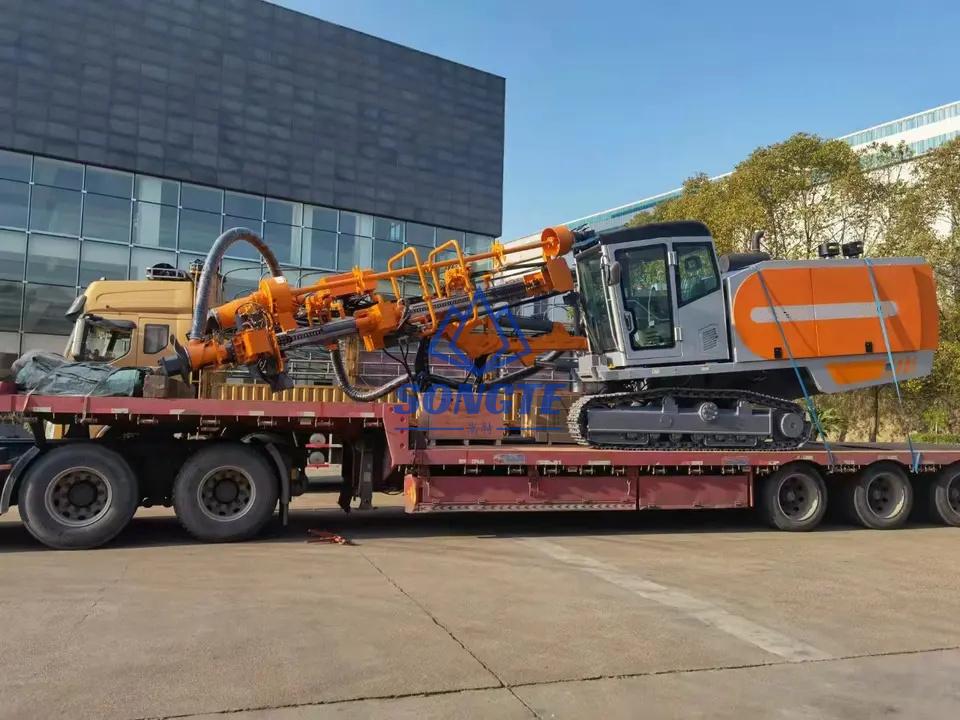

Livraison automatique d’appareils de forage à air comprimé intégré:
