Engin de forage intégré ( Avec compresseur )/Appareil de forage DTH/

SD-545 Plate-forme de forage de trou de dynamitage sur chenilles Compresseur d’air intégré

Produit: Foreuse de trou de sablage sur chenilles Compresseur d’air intégré
Profondeur de forage: 20m
Diamètre de forage :108-137mm
Compresseur d’air: 15m³/min
Pouvoir: 194Moteur KW Cummins
Application: largement utilisé dans le forage de trous de mine dans les carrières de surface et les mines, Perçage de trous avant la division, Forage de trous tampons et de trous de décharge de pression de pente, et le perçage de trous super profonds.

Nous sommes là pour vous aider,
Des moyens faciles d’obtenir les réponses dont vous avez besoin.

Téléphone mobile: 008618137852864

Messagerie électronique: [email protected]

  • Détails du produit

SD-545 Plate-forme de forage de trou de dynamitage sur chenilles Compresseur d’air intégré

SD-545 integrated DTH drilling rig, une mise à niveau par rapport au modèle mature existant, avec des composants de base mis à niveau vers des marques de renommée mondiale. Bloc d’alimentation unique (Un seul moteur diesel) Entraîne à la fois le compresseur d’air à vis et le système hydraulique avec la puissance de sortie de la conception décalée.

Comparaison avec les forets séparés, La consommation d’énergie du moteur diesel est réduite par 30% et les coûts de maintenance réduits de 50%. The integrated designed of SD-545 for improved production efficiency without towed air compressor moving around with less air transmission loss and better long-distance fleet management.

SD-545 Crawler Blasting Hole Drilling Rig Features:

  1. Unité de rotation puissante
    Unité de rotation plus grande et plus robuste pour un couple élevé et fluide et moins de blocage de l’outil de forage avec une régulation de vitesse sans faille.

    2.Conception de forage multidirectionnelle
    Pour les conditions de perçage complexes, 400 Garde au sol en mm pour les applications de forage horizontal.

    3.Nouveau couvercle de protection
    Meilleure apparence et pratique pour l’entretien.

    4.Console de commande ergonomique et confortable
    Contrôle centralisé, commodité, Console de commande efficace et écran complet des fonctions.

    5.Système de dépoussiérage
    Dépoussiéreur à deux étages à haut rendement avec ventilateur à grande vitesse pour une plus grande surface de filtre,Technique avancée et à la pointe de l’industrie.

    6.Standard tramming structure
    Équipé d’un système de déplacement à réduction de vitesse et d’une chenille d’excavatrice standard pour une structure compacte. Excellentes performances tout-terrain avec un puissant système de déplacement hydraulique à deux vitesses pour un taux d’échec extrêmement faible.

Crawler Type Air DTH Drilling Rig Application:

SD-545 Blasting Hole DTH drilling rig (Foreuse fond de trou) est une puissante foreuse largement utilisée dans l’exploitation minière, construction, Carrières, et activités d’exploration. L’application principale des appareils de forage DTH est le forage de trous dans des formations rocheuses dures telles que le forage de trous de mine, Perçage de trous pour fondations, Ancres, et les études géotechniques dans les projets de construction, forage de puits géothermiques profonds, etc.

SD-545 Mining Blasthole Drilling Rig Technical Parameters:

SD-545 Technical Specifications
Fabricant du moteur Cummins Modèle de moteur 6BTA8.3-C260
Puissance nominale du moteur 194 kW Émissions du moteur Euro II
F.A.D 15 m³/min Pression de service 17 Bar
Vitesse de rotation 0-90 Tr / min Couple rotatif 2579 Nm
Plage de diamètres de trou Ø108-137 mm Marteau DTH 4 pouce
Profondeur du trou 20 m Nombre de tuyaux 6+1
Type de tige de forage 76 m Longueur du tuyau 3,000 mm (collet 2000 mm)
Type d’alimentation Cylindre / Chaîne Longueur du faisceau d’alimentation 5,340 mm
Extension d’alimentation 1200 mm Longueur de course de l’aliment 3,200 mm
Vitesse d’avance Force d’avance Force de traction (Max.) 40 Kn
Max. Capacité d’escalade 25° Force d’avance (Max.) 21 Kn
Vitesse de déplacement haut 3 km/h, bas 2 km/h Traction Force ( Max.) 71 Kn
Garde au sol 360 mm Capacité du réservoir de carburant 420 L
Longueur 7,150 mm Largeur 2,500 mm
Hauteur 2,800 mm Poids (Options exclues) 10,500 Kg

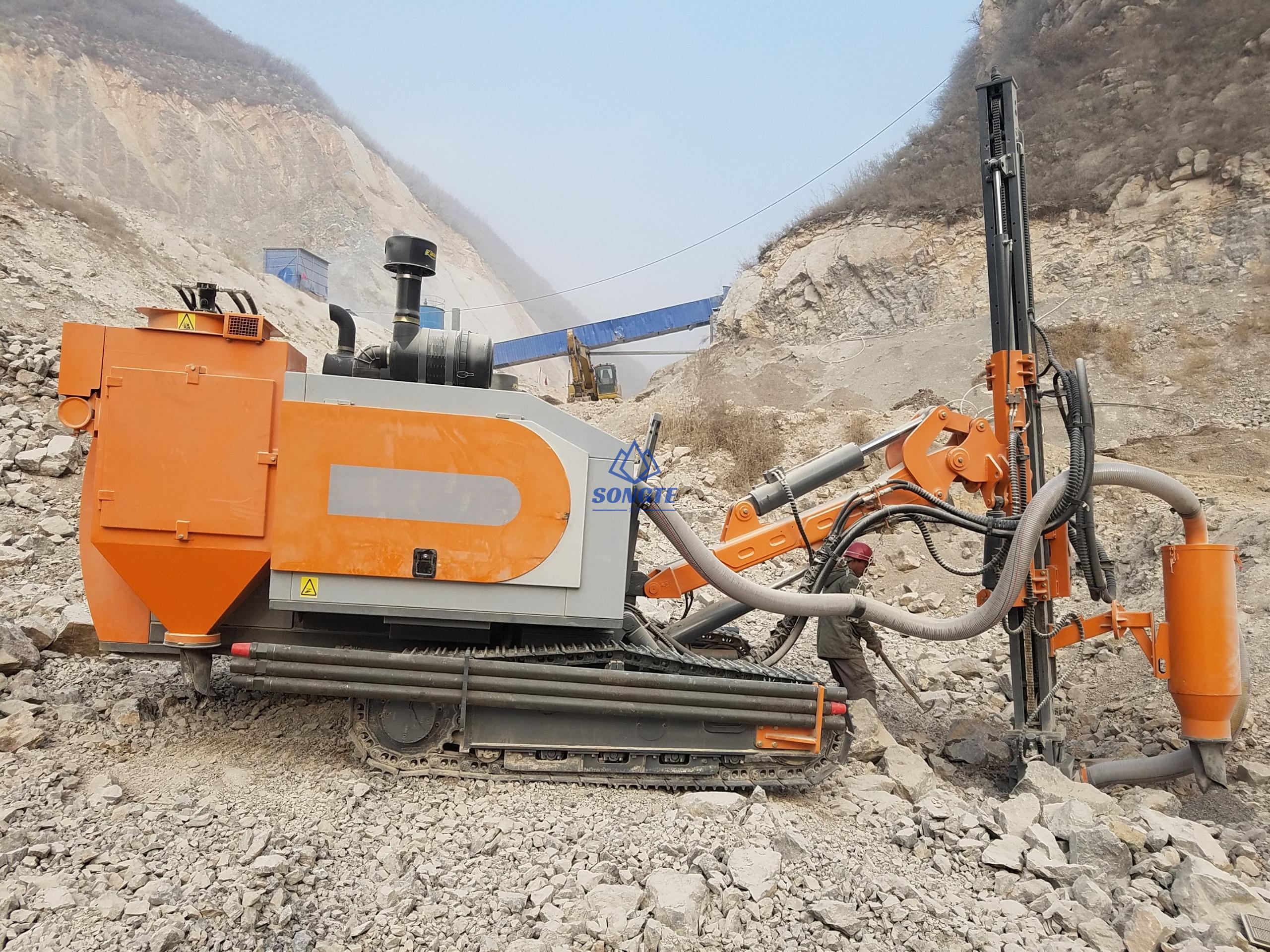

SD-545 Crawler Mining Blasthole Drilling Rig in Open Mining site:
