SA-150Q Crawler Type Multi-functional Anchor Drilling Rig
SA-150Q is full hydraulic power head type drilling rig, monté sur un châssis à chenilles, Entraînement par système hydraulique complet, qui est la machine de forage universelle pour le perçage de trous verticaux ou de trous d’angle. Il peut être satisfait avec différentes techniques et méthodes de forage, Et alors, Il a une large application pour résoudre toutes les difficultés pendant les travaux de forage, même dans un sol de couverture meuble, zone brisée ou zone de gravier.
Il est principalement applicable à la construction de supports de fosse de fondation profonde, Ingénierie du renforcement des fondations, et les trous de pompe à chaleur géothermique dans les immeubles de grande hauteur, ainsi que la construction de trous d’ancrage précontraints et de trous de drainage de grand tonnage en géotechnique comme l’ingénierie des centrales hydroélectriques, chemin de fer, Pente de l’autoroute, etc; Construction de trous pilotes et de travaux d’ingénierie de trous de sablage à jet rotatif haute pression dans une strate de gravier. Il peut également être appliqué à l’ancrage anti-flottement, Renforcement des fondations de bâtiments intérieurs, Renfort de coulis à jet rotatif, Renforcement des fondations du barrage de fondation, Ancrage de prévention des glissements de terrain, Trous de mine d’exploitation de carrières à ciel ouvert, hangar à tuyaux de tunnel, et autres projets.
SA-150Q Hydraulic Anchoring Drilling Machine Main Features:
- Forte capacité de perçage, application large, longue course d’alimentation, vitesse de perçage rapide, Gestion facile des accidents, Efficacité de forage élevée.
- La tête de forage est disponible pour changer de vitesse par engrenage ou hydraulique. Pourrait réaliser une méthode de perçage différente, comme le perçage à percussion DTH, tubage après perçage, Perçage rotatif en alliage, Perçage à la tarière, etc.
- Brevet La conception du système télescopique dans l’arbre de sortie protégera efficacement les outils de perçage, grand angle de perçage.
- Machine installée un serrage hydraulique & système de dérivation afin de visser automatiquement la tige de forage et les outils. Le temps de l’assistant et l’intensité lobaire sont réduits pendant le travail de forage.
- Châssis sur chenilles avec système de plate-forme tournante, faciliter et accélérer le déplacement et la position du trou.
- Utilisation de pièces de machine de qualité fiable qui sont des marques nationales et internationales bien connues, Rendre la plate-forme stable et longue durée de vie.
- Notre plate-forme a un système de niveau (bras de forage) est capable d’ajuster le mât à différents angles et hauteurs sans déplacer la plate-forme de forage. Spécialement pour le forage d’ancrage dans une fondation profonde.
- Notre plate-forme peut être un dispositif de coulis à jet en option, afin de percer les travaux d’ancrage de la tête d’agrandissement, pourrait également faire un simple normal, double, Travaux de perçage de jointoiement par jet de tube triplex.
SA-150Q Hydraulic Anchoring Drilling Rig Technical Parameters:
Modèle | SA-150Q | |
Profondeur du trou de forage(m) | 150 | |
Diamètre du trou de forage(mm) | 110-250 | |
Angle de perçage(°) | 0-90° | |
Hauteur du trou horizontal (m) | 1.85~2,8 | |
Vitesse de rotation de la tête de perçage(FR/RE)(Tr / min) | 22/44;35/70;40/80;60/120; | |
Couple de sortie de la tête motrice de l’entraînement(N.m) | 7500 | |
Motor Specification | 6k-390 | |
AVC d’alimentation(mm) | 3500 | |
Alimentation et levage(Kn) | 40/60 | |
Moteur | diesel | 4BT3.9-C100 |
Moteur électrique | Y225M-4 | |
Modèle de châssis | PD135SS | |
Dimension hors tout (mm) | 6300*2000*2300 | |
Poids(Kg) | 6500 |

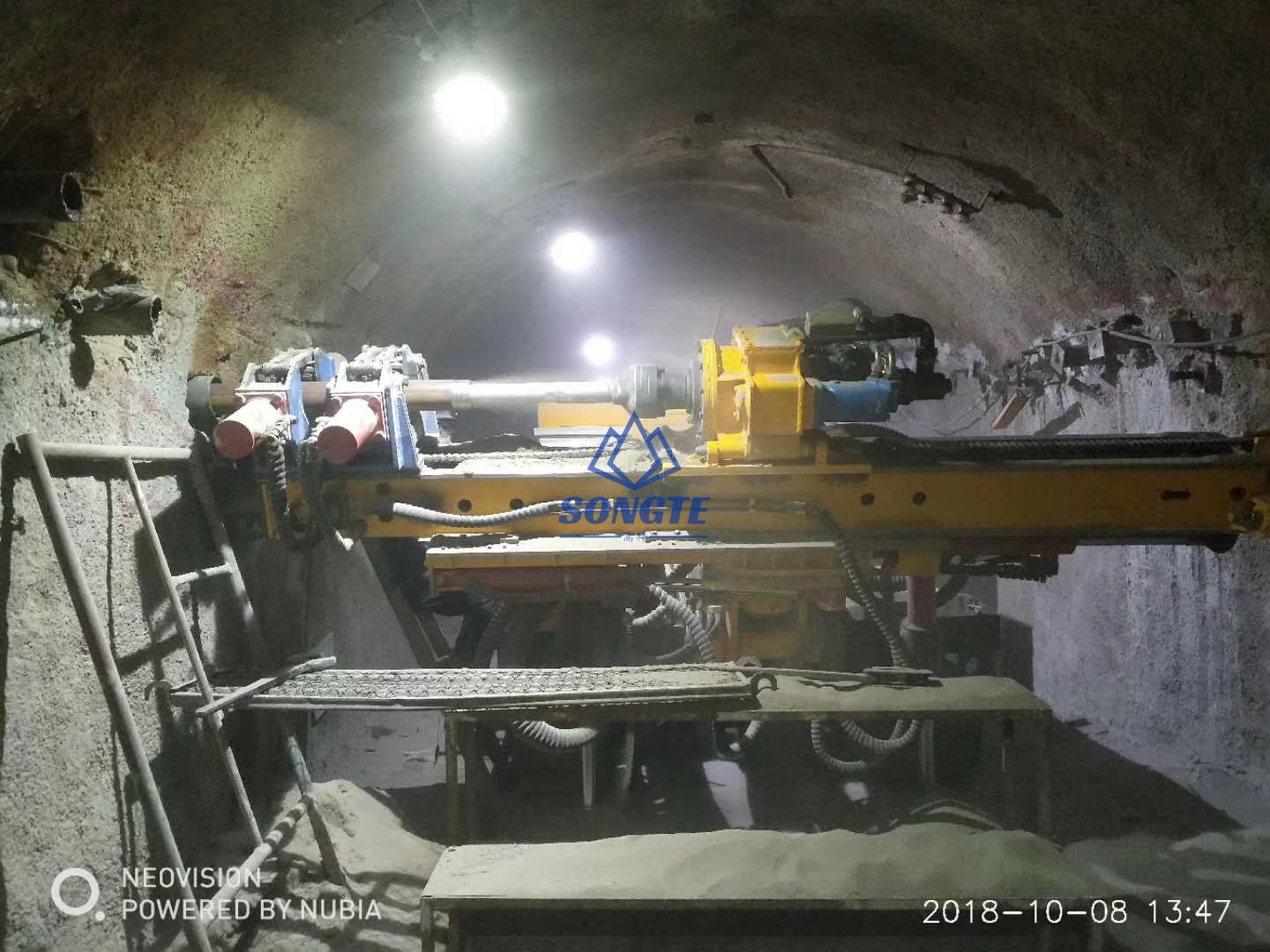

SA-150Q Hydraulic Anchoring Drilling Rig Tunnel Pipe Shed Support Worksite:

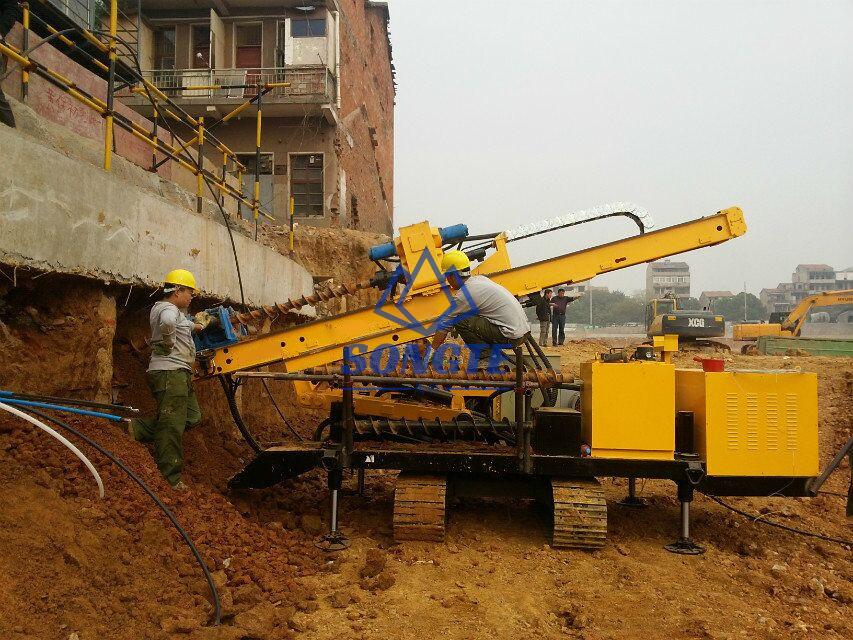

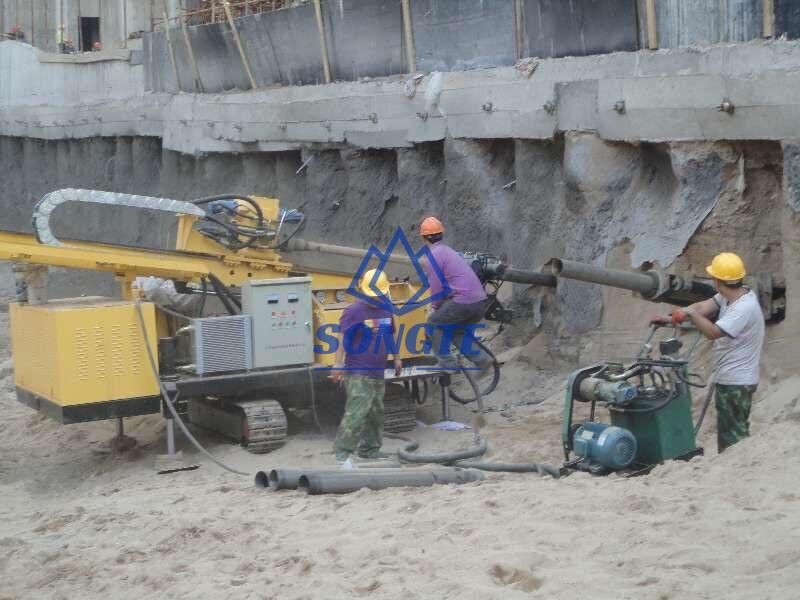

SA-150Q Multi-functional Anchor Drilling Rig Soil Nailing Wall Worksite:
