Plate-forme de forage d’ingénierie géotechnique avec tête d’alimentation à entraînement supérieur SA-168Y

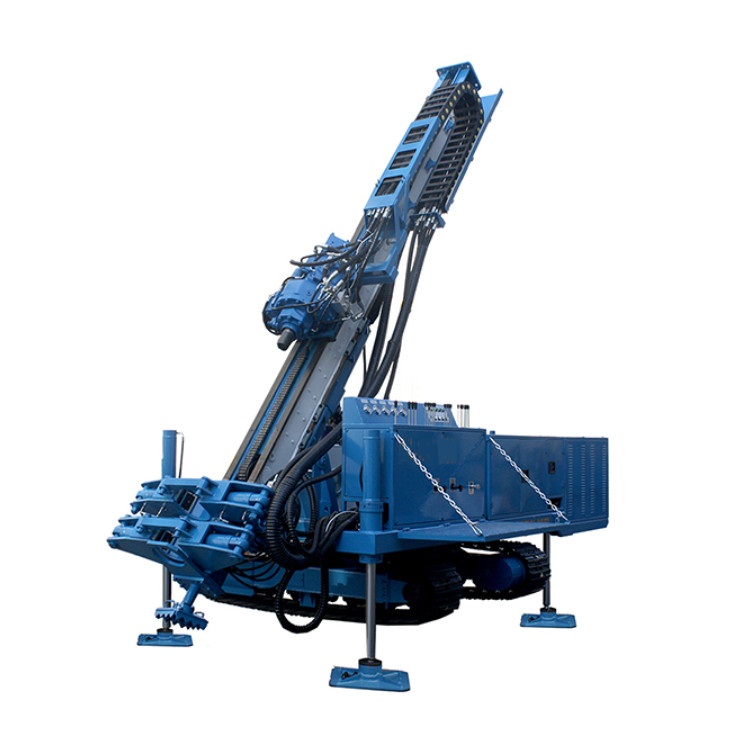

Introduction à la foreuse d’ingénierie Top Drive
La plate-forme de forage d’ingénierie géotechnique SA-168Y est une plate-forme de forage multifonctionnelle à entraînement supérieur développée par notre société en fonction des besoins du marché pour les formations complexes. Il peut répondre à la construction d’ingénierie de forage du forage à air comprimé, Forage à la mousse et forage à la boue. Il a les caractéristiques d’une bonne mobilité, Efficacité de fonctionnement élevée, Bonne qualité de forage et faible pollution.
Caractéristiques principales de Geotechnical Engineering Drill Rig:
- La tête motrice a une fonction d’impact supérieur à haute fréquence, qui peut réaliser un perçage à percussion sans impacteur pneumatique.
- Il peut réaliser un forage à double tube, Et il n’est pas facile d’avoir des accidents tels qu’une perceuse coincée et une perceuse enterrée dans le trou.
- Couple élevé, La vitesse élevée et la force d’impact élevée rendent cette machine efficace dans les formations complexes telles que les couches de sable et de gravier, sol intercalé de pierres, Roche érodée, et des rochers.
- La vitesse élevée de cette machine est un point fort qui est différent des autres foreuses à entraînement supérieur. Il ne convient pas seulement à la construction dans des formations complexes, mais prend également en compte la construction efficace des couches de sol meuble.
Application d’un engin de forage en génie géotechnique:
La foreuse multifonctionnelle à entraînement par le haut SA-168Y est principalement utilisée dans le support de fosse de fondation, Soutien de pente, divers trous d’ingénierie, Hangars à tuyaux et autres projets.
Perceuse d’ingénierie Rock Anchor Paramètres techniques:
| Diamètre de forage | φ150-φ250mm |
| Profondeur de forage | 150-180m |
| Angle de perçage | 0-90° |
| Diamètre de la tige de forage | φ73,φ89,φ102,φ133,φ146,φ168mm |
| Diamètre de la pince | Φ73 ~ 250 mm |
| Couple de sortie de la tête de puissance | 8400N.m |
| Vitesse de sortie de la tête de puissance | 8,15,25,30,50,80,115,130 r/min |
| Vitesse de levage de la tête de puissance | 30m/min |
| Vitesse d’alimentation de la tête motrice | 60m/min |
| Impact de la tête motrice | 650Nm |
| Fréquence d’impact de la tête motrice | 2300Bmp |
| Capacité de levage nominale | 40KN |
| Force d’alimentation nominale | 40KN |
| Coup d’alimentation | 3400mm |
| Course de glissement | 1200mm |
| Puissance du moteur diesel | 93Moteur KW Cummins |
| Dimension transport(L*W*H) | 6400*2300*2400mm |
| Dimension de travail verticale(L*W*H) | 4700*3100*6400mm |
| Poids | 7000Kg |
| Angle d’escalade | 20° |
| Pression de service | 28Mpa |
| Vitesse de marche | 1km/h |
Cas de construction:

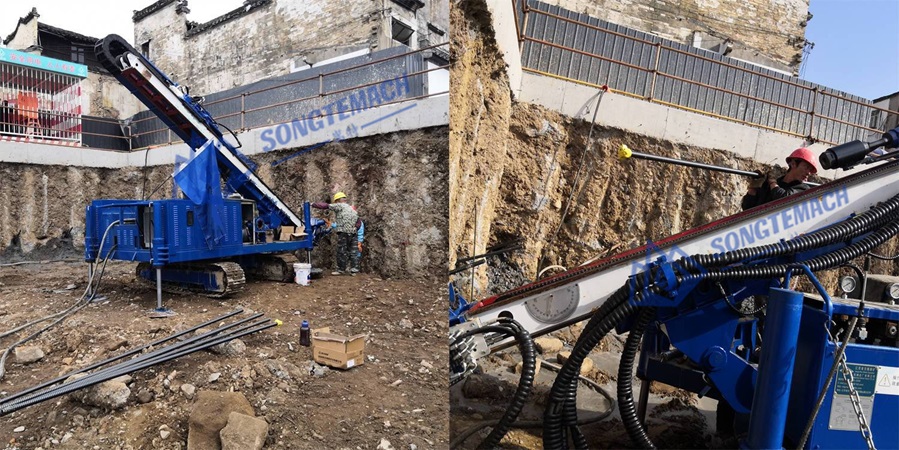

SA-168Y Foreuse d’ingénierie à entraînement supérieur pour chantier de construction de tiges d’ancrage autoforantes:

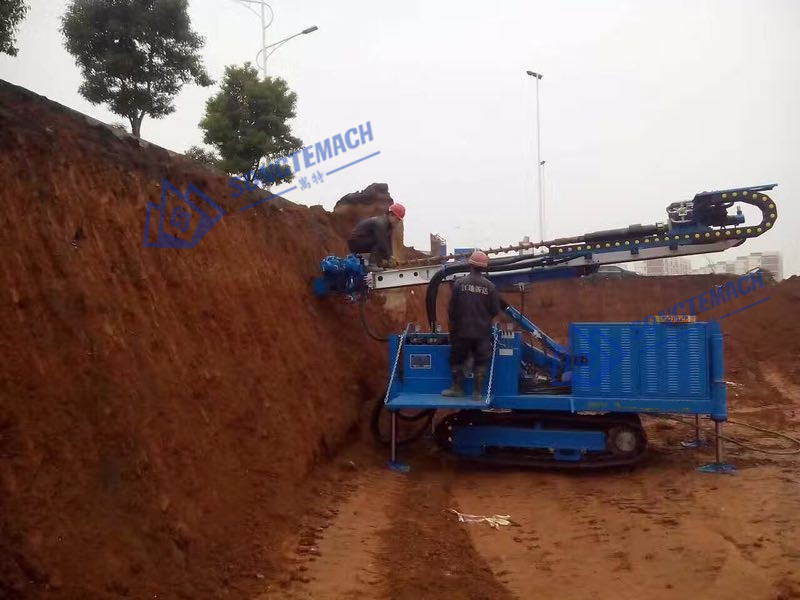

Plate-forme de forage d’ingénierie multifonctionnelle pour le chantier de support de clouage de sol:

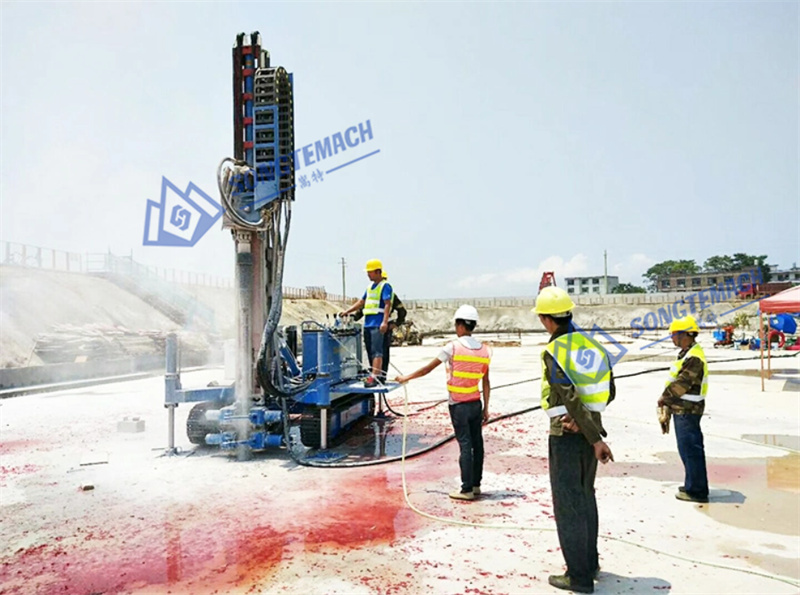

Chantier de forage d’ancrage au sol:
