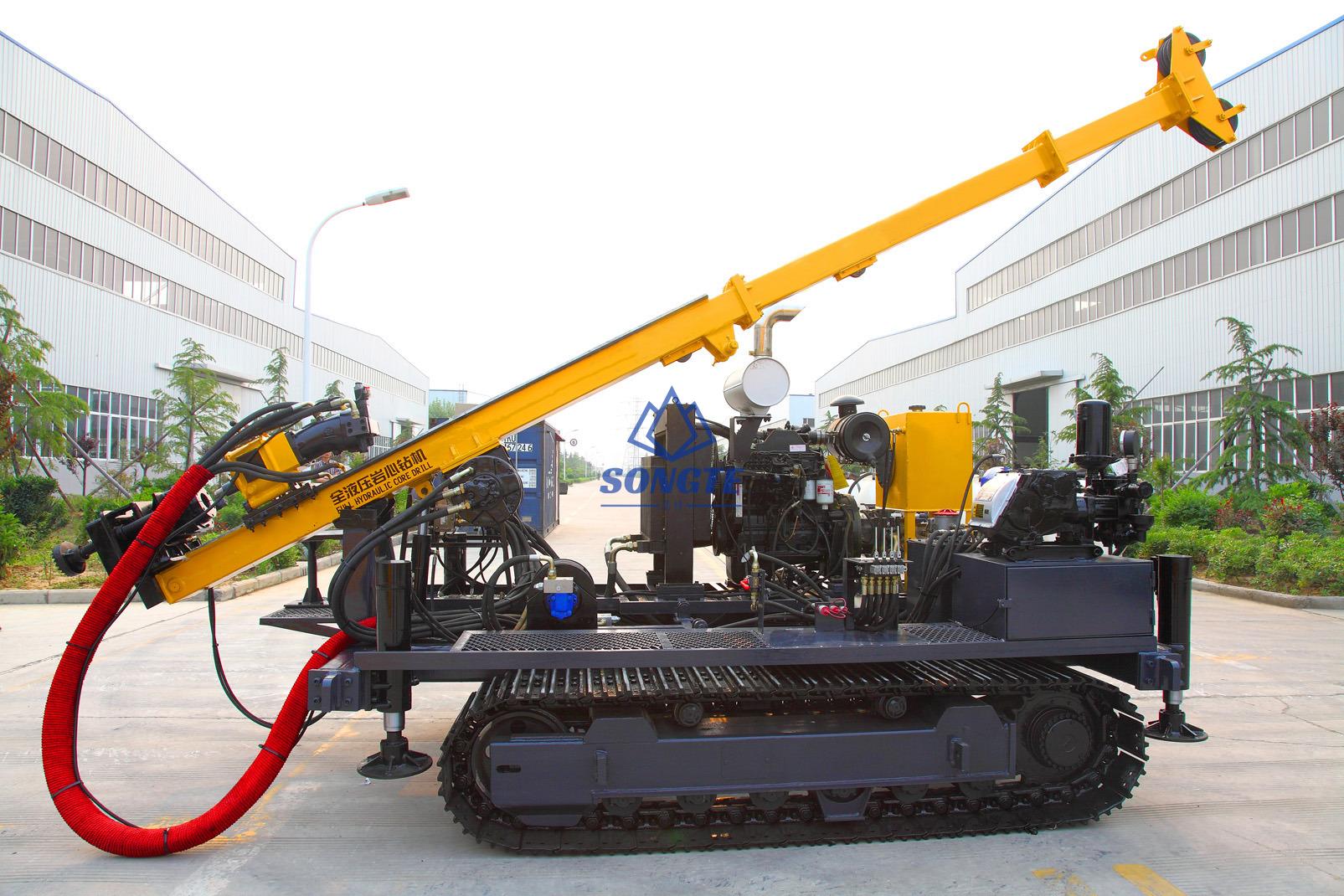

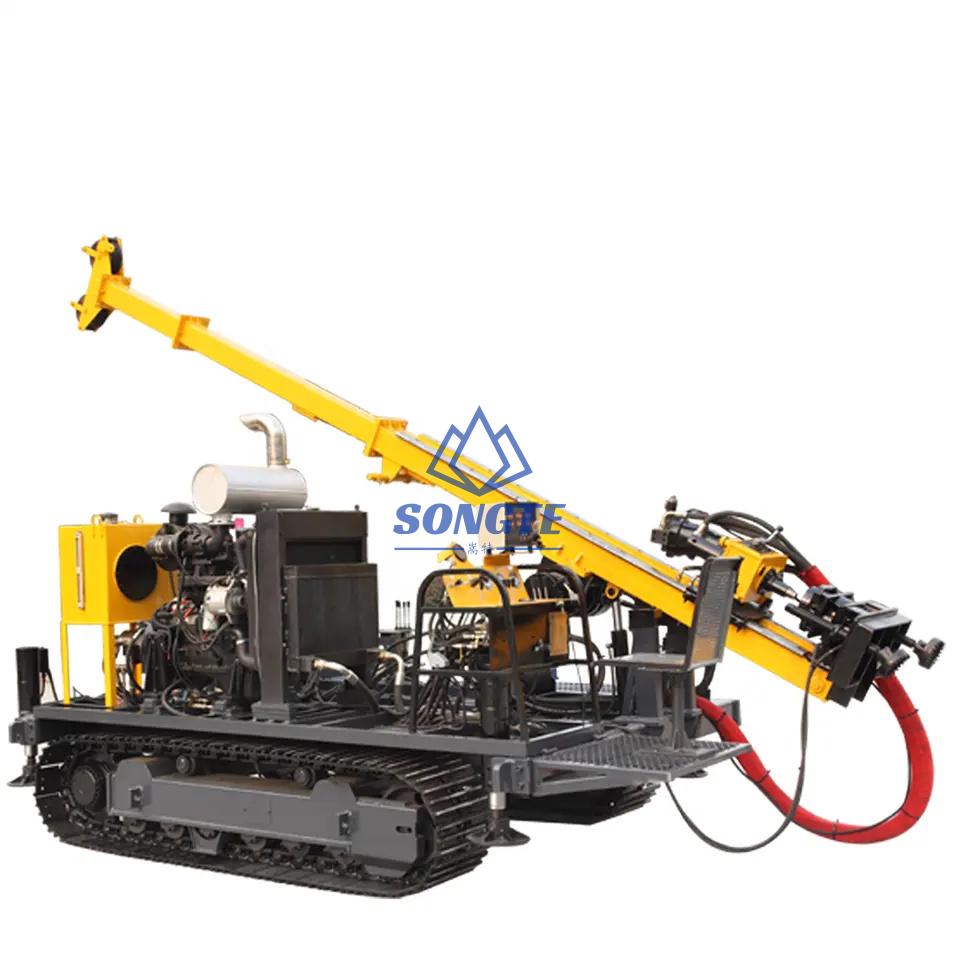

Petites plates-formes de carottage hydrauliques SCF-2 pour la prospection de 400 m
Petites foreuses hydrauliques Description du produit：
Pour SCF-2, la plate-forme de carottage hydraulique complète est une sorte de plate-forme légère conçue pour l’exploration géologique dans des zones éloignées difficiles d’accès; Il convient principalement au forage au diamant avec la technique de carottage de fil; La plate-forme se compose d’une unité de puissance diesel, Système hydraulique, panneau de configuration, mât, Treuil principal, treuil filaire, tête de perçage, Système d’alimentation, pince à pied, etc.; La plate-forme est démontable, faciliter le transport vers la zone la plus inaccessible; La structure robuste et le système de contrôle exact garantissent un taux de pénétration élevé et une fiabilité exceptionnelle;
Principales caractéristiques des carotteuses hydrauliques SCF-2:
1.Modèle entièrement hydraulique et tête de forage: la rotation de la tête de forage est réalisée avec une pompe à engrenages duplex et quatre pompes hydrauliques entraînées par un moteur diesel de 74KW; Cela permet également au système de vérin hydraulique d’alimentation de réaliser son alimentation à pleine course à la fois à des vitesses plus élevées et plus basses;
2.Monté sur chenilles, a une bonne capacité d’escalade, Facile à déplacer et peut fonctionner dans des opérations au sol difficiles; L’appareil peut être appliqué et effectué dans un espace étroit pour le forage de trous à 45 degré ~ 90 degrés avec une plus grande adaptabilité;
3.Forte adaptabilité des techniques: Outre le forage au diamant avec la technique de carottage par fil, c’est dans les techniques fortes d’adaptabilité, il est applicable aux exigences de forage et d’alimentation de toute autre strate;
Paramètres techniques de la petite carotteuse hydraulique sur chenilles SCF-2:
|
Unité de puissance |
Pouvoir |
74Moteur diesel KW Cummins |
|
Vitesse |
2200Tr / min |
|
|
Capacité de forage |
BQ |
400m |
|
NQ |
230m |
|
|
QG |
120m |
|
|
Capacité de la tête de forage |
Max. couple de broche |
334~1030N쨌m |
|
Max. Vitesse de la broche |
0~900 tr/min |
|
|
Système d’alimentation (Alimentation avec vérin hydraulique) |
Coup d’alimentation |
1700mm |
|
Capacité de levage |
50Kn |
|
|
Capacité d’alimentation |
25Kn |
|
|
Capacité du treuil principal |
Capacité de levage |
18Kn (monofilaire) |
|
Vitesse de levage |
84m/min |
|
|
Capacité de la corde |
30m |
|
|
Diamètre du fil d’acier |
12mm |
|
|
Capacité du treuil de ligne de fil |
Capacité de levage |
8.4Kn (tambour nu) |
|
Vitesse de levage |
90~240m/min |
|
|
Capacité de la corde |
500m |
|
|
Diamètre du fil d’acier |
6mm |
|
|
Pompe à boue |
modèle |
BW-100A |
|
Encombrement |
L*W*H en position de transport |
3500*1500*1300 mm |
|
Dimensions des pièces démontées (sans pompe à boue) |
La plus grande partie ne dépasse pas 100 kg |
|

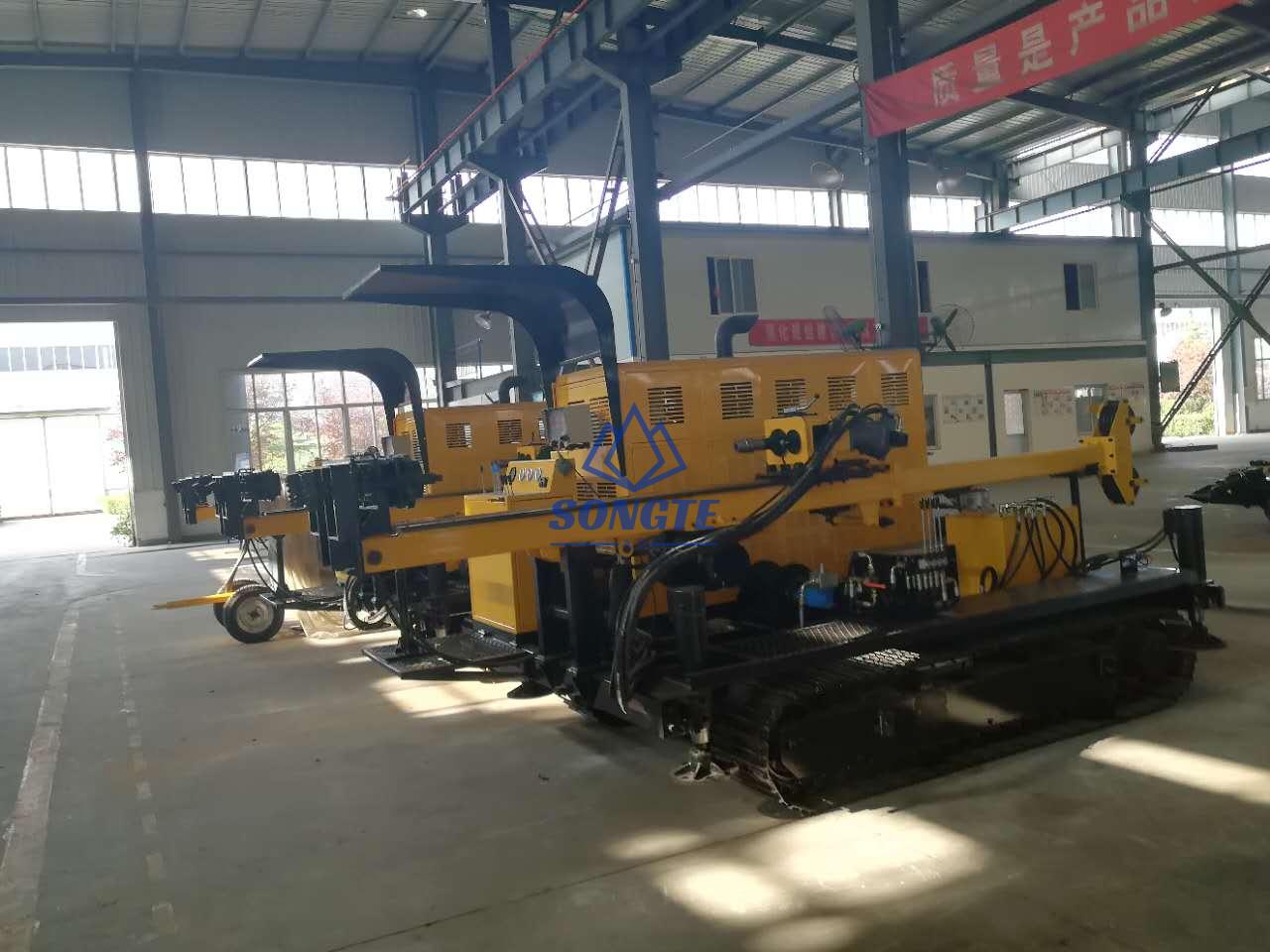

SCF-2 Production par lots de petites carotteuses hydrauliques:
