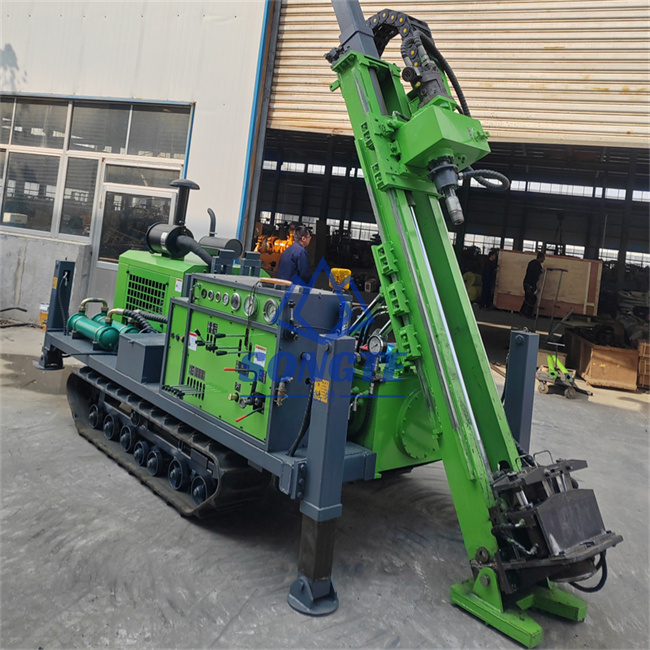

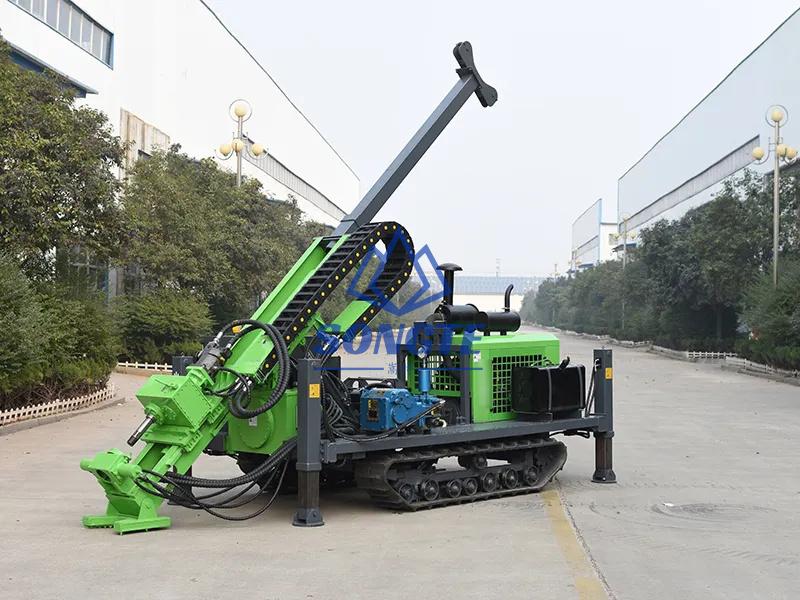

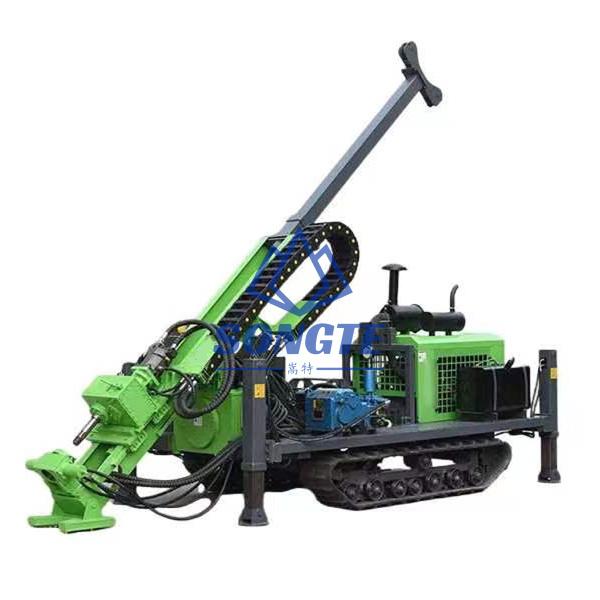

600m Foreuse de carottage d’exploration minière sur chenilles (SCF-600L)
Application complète de plate-forme de carottage hydraulique:
Il est principalement applicable au forage de gisements solides, Géologie de l’ingénierie, Huile peu profonde, Gaz naturel et eaux souterraines, ainsi que la ventilation des tunnels, Drainage et coulis de barrages.
Plate-forme de carottage d’exploration minérale sur chenilles Caractéristiques principales:
1. L’engin de forage est entraîné par une pression hydraulique maximale, La rotation de la tête motrice est entraînée par une pompe à piston axial et un moteur à piston à arbre incliné, et les deux vitesses mécaniques plus la régulation de vitesse en continu, avec une structure avancée.
2. La tête motrice adopte le mécanisme d’alimentation à double vitesse de la chaîne du cylindre d’huile, qui est stable et fiable en mouvement. Il est équipé d’un mécanisme de translation latérale de la tête motrice. Le mât utilise le cylindre d’huile pour se soulever et s’abaisser, qui peut glisser dans son ensemble, et peut percer des trous dans la gamme de 0-90 °.
3. Le système hydraulique adopte un contrôle sensible à la charge, avec une efficacité de travail élevée et une grande torsion.
4. La foreuse est équipée d’un porte-cheval de Troie hydraulique, stabilisateur de nivellement hydraulique, mât télescopique et autres dispositifs pour faciliter le positionnement rapide de l’engin de forage.
5. Il est équipé d’une chenille télécommandée sans fil, qui convient à divers terrains, et contrôle le rampement de l’engin de forage à une distance de sécurité pour éviter un danger soudain.
Paramètres techniques complets de la plate-forme de carottage hydraulique:
| Modèle | SCF-600L | |
| Capacité de forage | Au fait (m) | 650 |
| NTW (m) | 600 | |
| HTW (en anglais seulement) (m) | 300 | |
| PQ (m) | \ | |
| Système hydraulique | Pression nominale (Mpa) | 32+16 |
| Système de refroidissement | Refroidissement par air + refroidissement par eau | |
| Moteur diesel | Modèle | Le Yuchai
4 Cylindres |
| Puissance nominale (Kw) | 92 | |
| Vitesse nominale (Tr / min) | 2200 | |
| Tête motrice | Max. Couple (N.m) | 1400 |
| Max. Vitesse de râle (Tr / min) | 1400 | |
| Coup d’alimentation (m) | 1.9 | |
| Diamètre du trou traversant (mm) | 95 | |
| Force de levage (Kn) | 240 | |
| Force d’alimentation (Kn) | 120 | |
| Treuil de carottage à fil | Capacité de la corde (m) | 800 |
| Force de levage (Kn) | 15 | |
| Vitesse de levage (m/min) | 110 | |
| Diamètre du câble (mm) | 5 | |
| Mât | Pleine hauteur(m) | 6.1 |
| Angle de perçage(°) | 45-90 | |
| Course de glissement (mm) | 800 | |
| Pince hydraulique | BQ/NQ/HQ/PQ | |
| Pompe à boue | modèle | BW160/10 |
| Type | Pompe à piston à piston simple effet à piston alternatif horizontale à trois cylindres | |
| Caresser (mm) | 70mm | |
| Couler (L/min) | 160,107,67,44 | |
| Pression (Mpa) | 2.5, 4, 6.5, 10 | |
| Châssis sur chenilles | Angle d’escalade(°) | 30 |
| Vitesse de marche (km/h) | 2 | |
| Dimension | Transport
(LxlxH)mm |
4500*1900*2300 |
| Poids (kg) | 4500 | |
