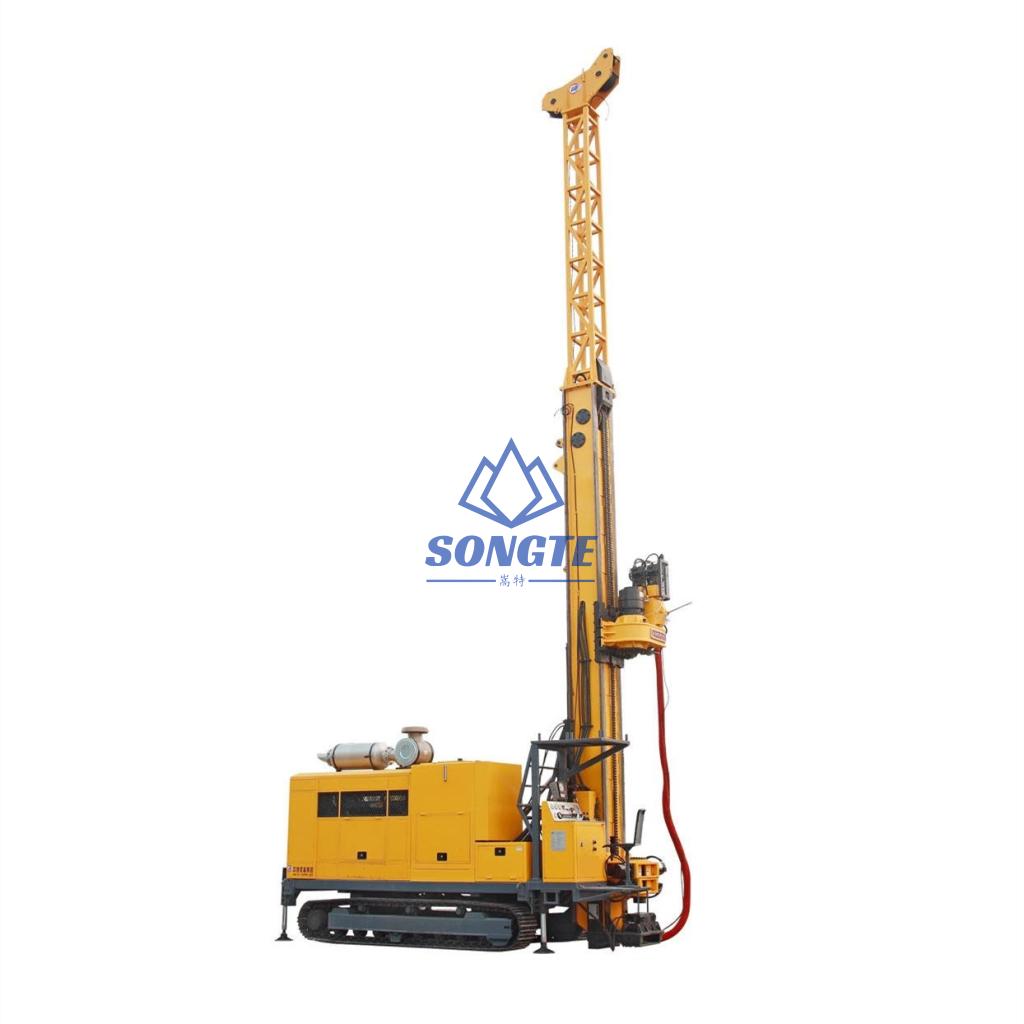

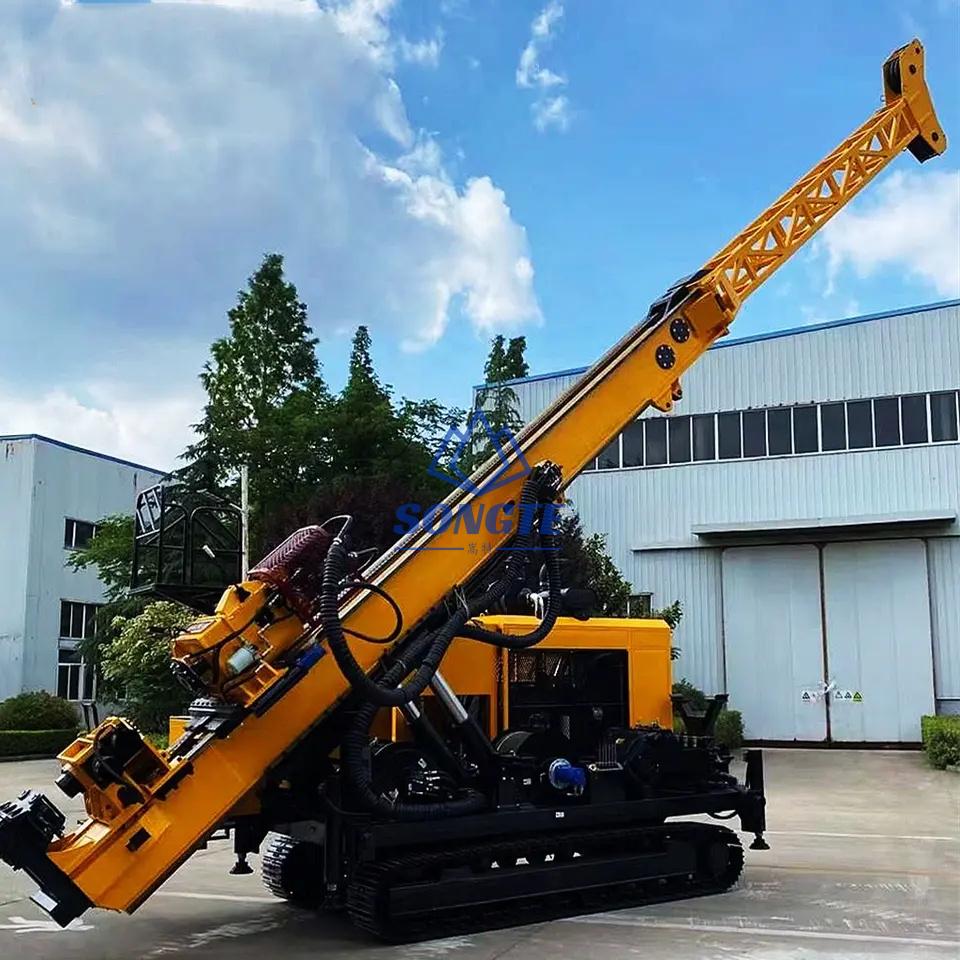

Plate-forme de carottage sur chenilles entièrement hydraulique SCF-8 pour l’exploration et la prospection
Applications complètes de carottage hydraulique:
Cette carotteuse hydraulique sur chenilles est un outil essentiel pour l’exploration et l’extraction des ressources minérales du sous-sol terrestre. Cette machine puissante est utilisée dans diverses industries, y compris la géologie, minier, construction, et l’ingénierie de l’environnement, pour obtenir des carottes de roches et de sol. Le système hydraulique de la plate-forme lui permet de pénétrer profondément dans la croûte terrestre, même sur les terrains les plus difficiles. Grâce à sa capacité à effectuer des perçages verticaux et angulaires, La carotteuse hydraulique complète est une solution polyvalente et efficace pour tout projet nécessitant une analyse précise du sous-sol.
Caractéristiques complètes de la plate-forme de forage de carottage hydraulique:
1.Plate-forme de carottage hydraulique SCF-8, Un produit multifonctionnel à jour est une plate-forme de carottage hydraulique de type complètement nouveau développée sur la base de la demande du marché et des techniques de pointe dans le monde. Cette carotteuse hydraulique est principalement utilisée pour le forage de trous inclinés et droits. Il pourrait être utilisé pour l’exploration et la prospection de la géologie, métallurgie, charbon, Industrie nucléaire, hydrologie, et d’autres domaines de l’industrie.
2.SCF-8 peut être utilisé dans les plaines, Collines, Endroits à haute température et à basse température. La machine principale est intégrée dans la structure, qui se compose d’un châssis automoteur, pouvoir, pompe à boue et treuil. Il s’agit d’un carottage filaire, Et en même temps, il dispose de la fonction unique d’entraînement par le haut.
3.Le SCF-8 est très performant, Efficacité de travail élevée, facile à utiliser et il peut efficacement protéger les opérateurs du danger.
SCF-8 Paramètres techniques de la plate-forme de forage de carottage de fil hydraulique:
Unité d’alimentation | Pouvoir | 276 kW (370CV) à 2100 r/min |
Capacité de forage | NQ | 3000m |
QG | 2400 m | |
PQ | 1700 m | |
Tête de perçage | RPM de la broche | Trois quarts de travail / Changement progressif Trois 0-1250 Tr / min |
Max. Couple de la broche | 7300 N·m à 170 Tr / min | |
1300 N·m à 1250 Tr / min | ||
Diamètre de la broche | 121 mm (4.76 pouce) | |
Max. Capacité de levage de la broche | 295 Kn | |
Max. Puissance d’alimentation | 152 Kn | |
Capacité du palan principal | Force de levage (fil unique) | 120Kn |
Diamètre du fil d’acier | 21.5 mm | |
Longueur du fil d’acier | 50 m | |
Capacité du palan filaire | Force de levage (fil unique) | 15 Kn(tambour nu) |
Diamètre du fil d’acier | 6.3 mm | |
Longueur du fil d’acier | 2800m | |
Mât | Hauteur de levage effective | 9.6 m |
Angle de réglage du mât | 0°—90° | |
Angle de perçage | 45º De l’horizontale à 90° de la verticale vers le bas | |
AVC d’alimentation | 4700mm | |
Course de glissement | 1100mm | |
Pince à pied | Portée de serrage | 55.5-117.5 mm trou traversant Ф154mm |
Pompe à boue | Type | Pompe alternative Triplex Plunger |
Modèle | BW320 | |
Caresser | 110mm(4.3 pouce) | |
Volume de sortie | 320,230,165,118 L/min (84.5, 61, 44, 31 Gallons US/min) | |
Pression de refoulement | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 Psi) | |
Autrui | Poids | 25000 Kg |
Transport Dimensions (L × W ×H ) | 8300×2400×3500mm |

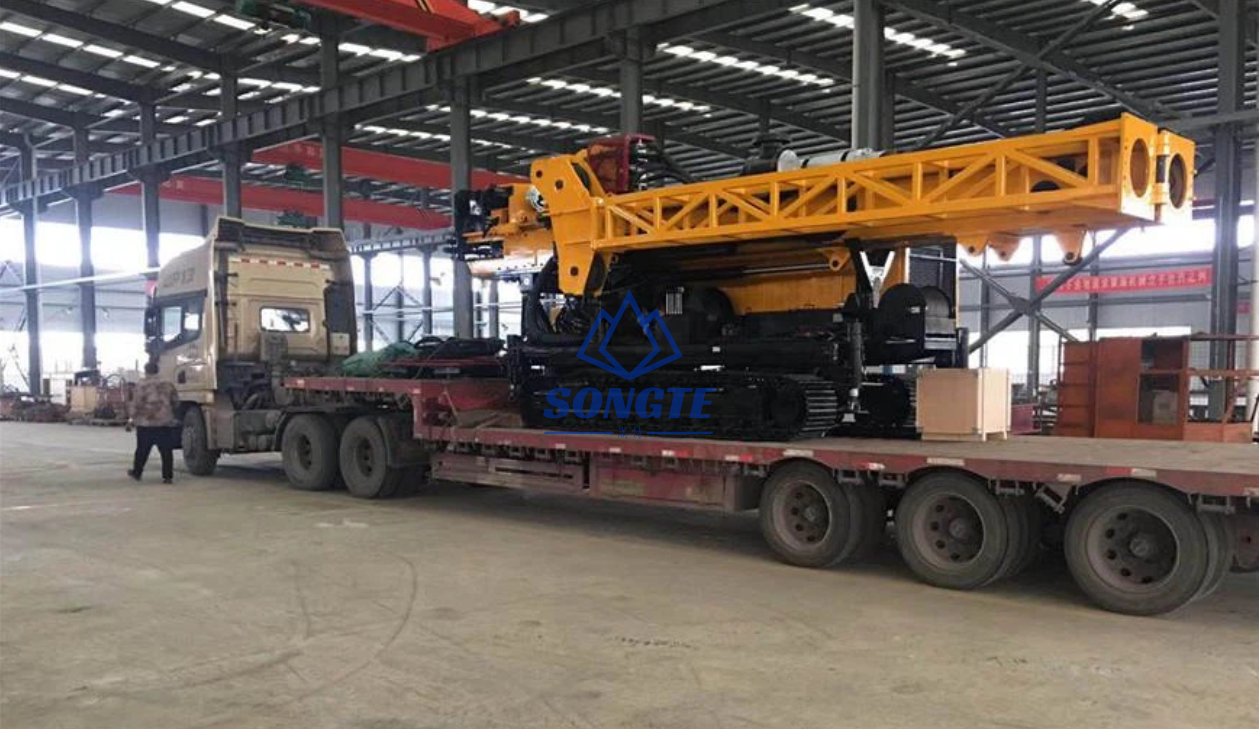

SCF-8 Livraison complète de la plate-forme de carottage hydraulique:

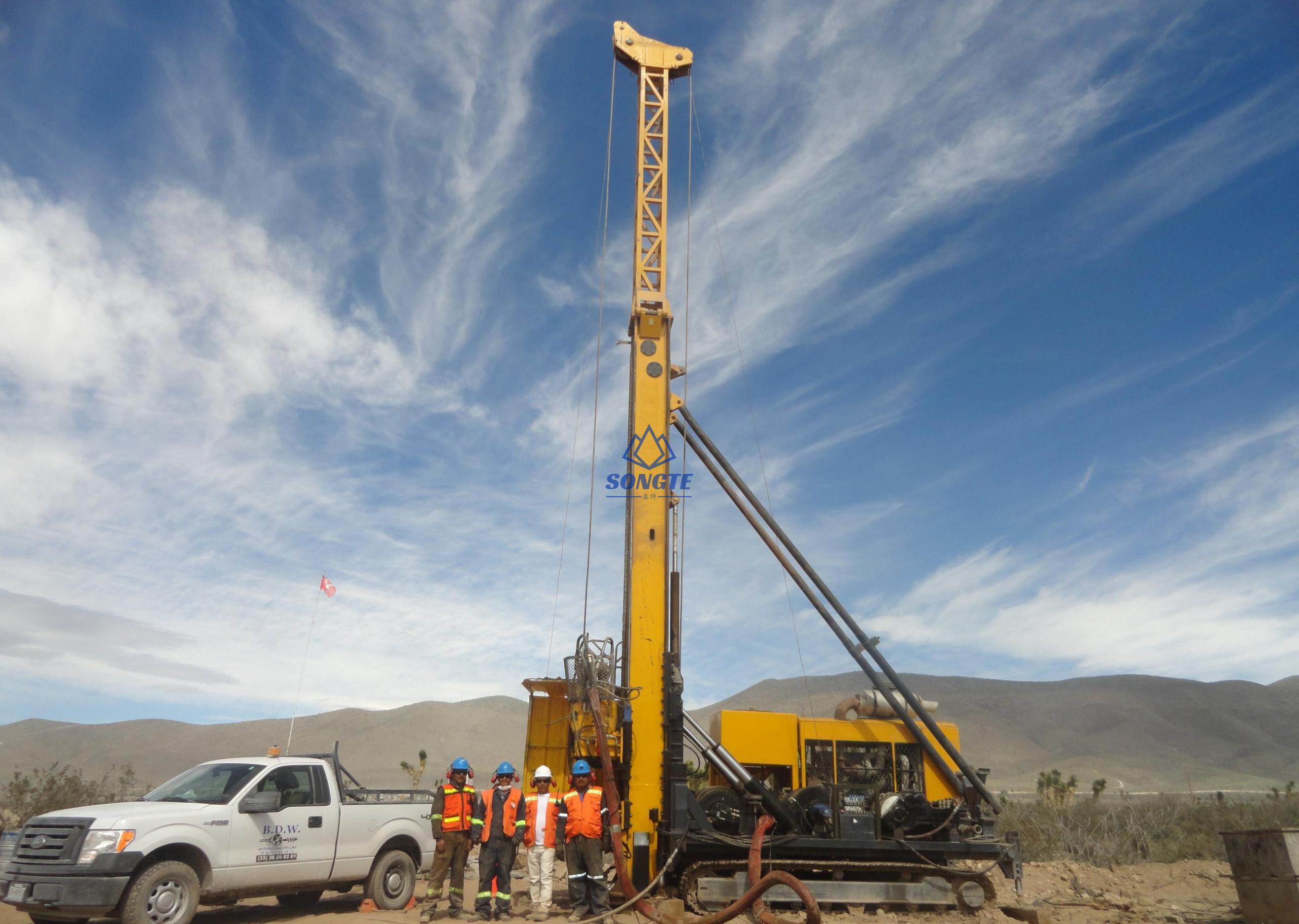

Plate-forme de carottage hydraulique complète pour l’exploration et la prospection minières:
