Equipos de perforación rotativos: La solución definitiva para la construcción de cimentaciones de pilotes
Introducción a las plataformas de perforación rotativas, ¿Qué es la plataforma de perforación rotativa??
Equipos de perforación rotativos, Una máquina de construcción de alto rendimiento, es ampliamente utilizado en varios proyectos de fundaciones. Presenta varias características notables, incluyendo alta potencia, Par de salida sustancial, Presión axial considerable, y una gran flexibilidad, Permitir una construcción eficiente y operaciones multifuncionales. Este equipo puede adaptarse a diversas condiciones geológicas, lo que lo hace adecuado para una amplia gama de proyectos a gran escala, como la construcción de pilotes colados in situ, pilotes de puente, Pilotes de cimentación de la red eléctrica, Túneles subterráneos, Metro, Carreteras, Muelles, y presas.
Pertenece a la categoría de equipos de perforación de pilotes y sirve como equipo de pilotaje de cimientos o equipo de pilotes perforados. Con su sistema hidráulico, También se puede clasificar como un equipo de pilotes hidráulicos. El equipo de perforación puede funcionar sobre orugas, por lo tanto, se le conoce como un equipo de pilotaje sobre orugas. Disponible en versiones mini y micro, Encuentra aplicaciones en proyectos específicos. Los fabricantes se especializan en la producción de estos aparejos de pilotes, incluidos los equipos de pilotes de barrena. Ya sea que se trate de un tipo estándar o específico de equipo de pilotes, La plataforma de perforación rotativa juega un papel vital en el campo de las máquinas de cimentación de pilotes.

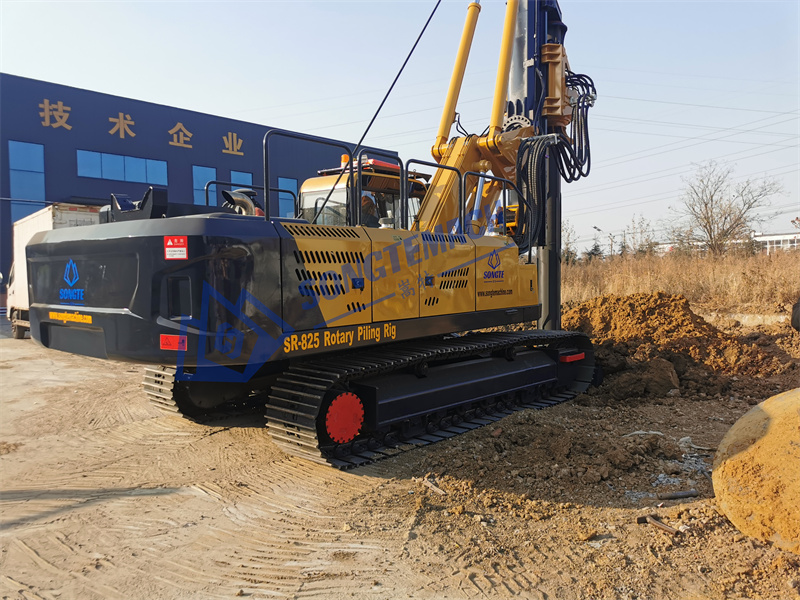

SR-825 Máquina de pilotaje rotatorio hidráulico sobre orugas para pilotes de perforación de 25 m
Composición de las plataformas de perforación rotativas
La composición de las plataformas de perforación rotativas., que desempeña un papel vital en la construcción de cimientos de pilotes, consta principalmente de los siguientes componentes:
Equipos de perforación: Incluye brocas, Tubos de perforación, y otras herramientas asociadas para la realización de las operaciones de perforación.
Sistema de alimentación: Proporciona la potencia necesaria para accionar el equipo de perforación.
Sistema de control: Gestiona y controla las diversas funciones y operaciones de la plataforma.
Marco estructural: Soporta todo el equipo y asegura su estabilidad.
Sistema de transmisión: Transfiere energía de la fuente de alimentación al equipo de perforación.
Sistema de refrigeración: Evita que el equipo se sobrecaliente durante operaciones prolongadas.
Equipos de elevación y elevación: Se utiliza para manipular y posicionar las tuberías de perforación y otros componentes.
Sistema de navegación y posicionamiento: Ayuda en la alineación y el posicionamiento precisos de la plataforma. Estos componentes forman colectivamente la plataforma de perforación rotativa, que es una parte crucial de la maquinaria de construcción diseñada específicamente para la construcción de cimientos de pilotes. El funcionamiento eficiente de estas plataformas depende del correcto funcionamiento y coordinación de todos estos componentes.
Principio de funcionamiento de las plataformas de perforación rotativas
El principio de funcionamiento de las plataformas de perforación rotativas suele implicar los siguientes pasos:
- Fuente de alimentación: Un motor proporciona la potencia necesaria para impulsar la plataforma.
- Movimiento giratorio: El equipo gira la broca, lo que le permite cortar el suelo.
- Mecanismo de alimentación: La broca avanza hacia el suelo para profundizar el agujero.
- Sistema hidráulico: Se utiliza para la transmisión de potencia y el control de varios componentes.
- Fluido de perforación: Circula para enfriar la broca y eliminar los recortes del orificio.
- Medición de profundidad: Para monitorear el progreso de la operación de perforación.
- Estabilidad: Garantizado a través de una estructura de plataforma debidamente equilibrada y soportada.
- Evaluación geológica: Se utiliza para evaluar las condiciones del subsuelo.
- Adaptabilidad: Puede manejar diferentes tipos de suelo y formaciones geológicas.
- Precisión: Capaz de crear agujeros precisos y rectos para actividades de construcción posteriores.
La combinación de estos elementos permite que la plataforma de perforación rotativa cree de manera eficiente agujeros profundos en varios sustratos, proporcionando una base sólida para estructuras como edificios, Puentes, e infraestructura. El diseño y el funcionamiento de la plataforma están optimizados para garantizar la seguridad, productividad, y calidad en el proceso de perforación.
Características y tipos de equipos de perforación rotativos
Las plataformas de perforación rotativas poseen las siguientes características:
– Construcción de alta resistencia para manejar proyectos desafiantes.
– Utiliza energía hidráulica para un funcionamiento eficiente y preciso.
– Adecuado para la perforación geotécnica en diversas condiciones de suelo.
– Equipos de construcción esenciales para la ingeniería de cimentaciones.
– Utilizado en el desarrollo de infraestructuras, incluyendo edificios y puentes.
– Empleado en Cimientos profundos Construcción para la estabilidad.
Los tipos de equipos de perforación rotativos incluyen::
– Equipo de perforación de servicio pesado para proyectos a gran escala.
– Plataforma de perforación hidráulica para potencia y control.
– Equipo de perforación con barrena para una creación eficiente de agujeros.
– Equipo de pilotaje para instalar pilotes en el suelo.
– Equipo de pilotaje hidráulico para mejorar el rendimiento.
– Equipo de perforación de alta potencia para aplicaciones exigentes.
– Equipo de pilotaje de alta potencia para una mayor capacidad.
– Equipo de pilotaje de barrena para necesidades específicas de instalación de pilotes.
Estos equipos son piezas esenciales del equipo de la obra, proporcionar las herramientas necesarias para la construcción de cimientos y el desarrollo de infraestructuras. Sus diferentes tipos permiten la personalización en función de los requisitos del proyecto y las condiciones del suelo, Garantizar un rendimiento eficiente y fiable en diversas aplicaciones de equipos de perforación.
Aplicaciones de Rotary Montón Perforación
(Caja de construcción de plataforma de perforación rotativa)
Las plataformas de perforación rotativas encuentran diversas aplicaciones en diversas facetas de la construcción de cimientos, ofreciendo soluciones eficientes para una amplia gama de proyectos. Estas son algunas aplicaciones clave en las que sobresalen las plataformas de perforación rotativas:
Equipo de perforación de cimentación de pilotes: Los equipos de perforación rotativos desempeñan un papel fundamental en la perforación de pozos para cimentaciones de pilotes, garantizar la estabilidad y la capacidad de carga de las estructuras;. Estos equipos son expertos en perforar profundamente en el suelo para instalar pilotes de forma segura, Proporcionar una base sólida para los edificios, Puentes, y otras estructuras.
Plataforma de perforación de construcción: En proyectos de construcción que requieran operaciones de perforación, Las plataformas de perforación rotativas son indispensables. Ya sea que se trate de crear pilotes de cimentación, Instalación de postes de servicios públicos, o excavación de estructuras subterráneas, Estos equipos ofrecen un rendimiento y una precisión fiables.
Perforadora hidráulica para pilotes: Las plataformas de perforación rotativas hidráulicas están diseñadas específicamente para la construcción de cimientos de pilotes, Ofrece sistemas hidráulicos de alta potencia que impulsan las operaciones de perforación con eficiencia y precisión. Estos equipos son ideales para instalar pilotes en diversas condiciones de suelo, De la arcilla blanda a la roca dura.
Equipos de perforación geotécnica: Las plataformas de perforación rotativas se utilizan ampliamente en la exploración geotécnica y las pruebas de suelo. Facilitan la recogida de muestras de suelo y realizan estudios geotécnicos para evaluar las condiciones del suelo y determinar la idoneidad de los emplazamientos para los proyectos de construcción.
Maquinaria de construcción de cimientos: Como componentes clave de la maquinaria de construcción de cimientos, Las plataformas de perforación rotativas contribuyen a la finalización eficiente y oportuna de los proyectos. Su versatilidad, poder, y precisión los convierten en herramientas esenciales para la construcción de cimientos estables y duraderos.
Equipo de perforación de servicio pesado para cimientos: Cuando se trata de construir cimientos para grandes estructuras como rascacielos, Puentes, e instalaciones industriales, Las plataformas de perforación rotativas son la opción preferida. Su construcción de alta resistencia y sus capacidades de alta potencia les permiten abordar los exigentes requisitos de la construcción de cimientos con facilidad.
Soluciones de perforación de cimentación de pilotes: Los equipos de perforación rotativos ofrecen soluciones integrales para la perforación de cimentaciones de pilotes, Abordar las diversas necesidades de los proyectos de construcción. Desde ejes perforados estándar hasta tipos de pilotes especializados como pilotes de barrena y micropilotes, Estos equipos proporcionan soluciones de perforación versátiles y eficientes adaptadas a los requisitos específicos del proyecto.
Las aplicaciones de las plataformas de perforación de pilotes rotativos son diversas e incluyen las siguientes:
- Construcción de edificios: Para crear cimientos estables para edificios comerciales y residenciales.
- Construcción de puentes: Para garantizar un soporte sólido para los puentes.
- Proyectos de infraestructura: Como las carreteras, Aeropuertos, y puertos marítimos.
- Instalaciones industriales: Plantas, Almacenes, y centrales eléctricas.
- Estructuras costeras: Diques, rompeolas, y embarcaderos.
- Operaciones mineras: Para instalar estructuras de soporte.
- Proyectos de energías renovables: Parques solares y eólicos.
- Muros de contención: Para la estabilidad en las obras de construcción.
- Estacionamientos subterráneos: Para un soporte de cimientos sólidos.
- Proyectos de recuperación de tierras: Para construir en terrenos ganados al mar.
- Vías férreas: Para cimientos estables.
- Torres de telecomunicaciones: Para una instalación segura de la base.
Tecnología de construcción y procedimientos de equipos de perforación de pilotes rotativos
La tecnología de construcción y los procedimientos de la plataforma de pilotaje rotativa implican los siguientes pasos:
- Preparación del sitio: Incluyendo la nivelación del suelo y la instalación de la plataforma.
- Configuración del equipo: Colocar el equipo de perforación de cimientos profundos en el lugar designado.
- Selección de brocas: Elegir la broca adecuada para las condiciones del suelo.
- Perforación con barrena: Uso de la máquina perforadora de barrena para crear el orificio inicial.
- Remoción de tierra: Retirar el suelo excavado a través de la barrena u otros medios.
- Control de profundidad: Supervisión de la profundidad de perforación para garantizar la precisión.
- Colocación de hormigón: Verter el hormigón en el agujero para la formación de pilotes.
- Refuerzo de pilotes: Instalación de refuerzos si es necesario.
- Control de calidad: Comprobación de la integridad y resistencia del pilote construido.
Estos pasos son esenciales en el proceso de construcción con equipos de pilotaje rotativo, que se utilizan comúnmente en equipos de perforación de ingeniería civil para diversos trabajos de cimentación. La máquina perforadora de barrena juega un papel crucial en la creación eficiente y precisa de agujeros.

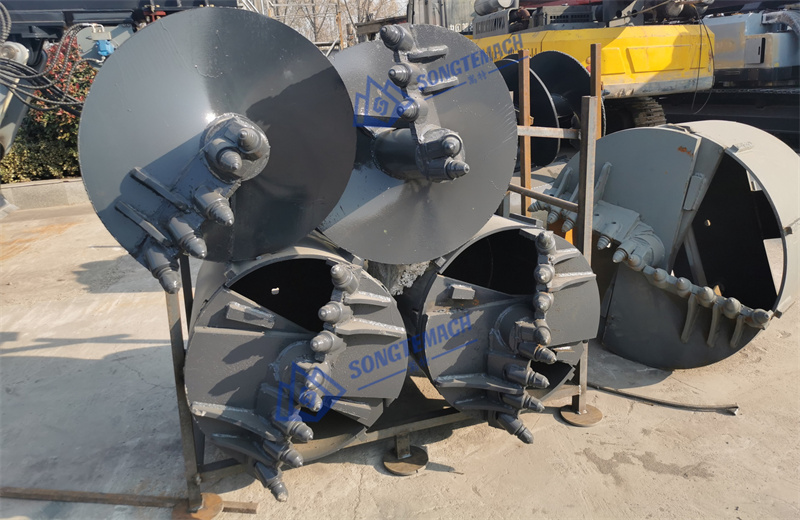

Clasificación de las brocas comunes para plataformas de perforación rotativas
Las brocas rotativas comunes incluyen brocas en espiral, Cubos rotativos, brocas de núcleo de barril, brocas de expansión inferior, brocas de impacto, Brocas de cono de agarre y cucharones de agarre hidráulicos. La siguiente es una breve introducción por categoría.
1. Broca en espiral
(1) Cónico: doble espiral de doble cabeza, Adecuado para lecho rocoso duro. Caracol simple de dos cabezas, Adecuado para lecho rocoso erosionado, piedrecillas, suelo congelado, etc. Las brocas anteriores están equipadas con varias púas, Y muchos tipos de brocas se pueden derivar a través de cambios en la forma de los dientes, alquitrán, y ángulo de hélice.
(2) Broca en espiral recta:
un. Tornillo recto de diente de cucharón: Tornillo doble de doble cabeza, Adecuado para suelos arenosos y capas de grava de pequeño diámetro con poca cementación; tornillo simple de doble cabeza, Adecuado para suelos arenosos y capas de suelo; tornillo simple de una sola cabeza, adecuado para capas de grava de gran diámetro con guijarros de cementación deficientes, Suelo arcilloso y arcilla dura.
b. Tornillos de ganzúa recta: Hay tornillos dobles, Tornillos triples y tornillos cuádruples, Adecuado para lecho rocoso duro o guijarros.
2. Cubo de arena
De acuerdo con los dientes instalados, Se puede dividir en cubo de pesca de arena de pico y cubo de pesca de arena de diente de cubo; según el número de placas inferiores, Se puede dividir en cubo de pesca de arena de doble fondo y cubo de pesca de arena de fondo simple; según el número de aperturas de puertas, Se puede dividir en cubo de doble puerta y cubo de una sola puerta. ;De acuerdo con la conicidad del cilindro, Se puede dividir en cubo de pesca de arena cónica y cubo de pesca de arena recta. Combinando las formas estructurales anteriores entre sí, además de los cambios de si tiene orificios de ventilación y el mecanismo de apertura de la puerta, Se pueden combinar docenas de cucharas de perforación rotativas. En términos generales, La pala de arena de doble fondo es adecuada para una gama más amplia de estratos, El de un solo fondo solo es adecuado para capas de suelo pegajoso, La cuchara de perforación de doble puerta es adecuada para una gama más amplia de estratos, y el cucharón de perforación de una sola puerta solo se usa para guijarros de gran diámetro y masilla dura.
3. Taladro de barril
Hay dos tipos comunes en la actualidad: Taladro de barril de pico (Adecuado para lecho rocoso y guijarros de dureza media), y taladro de barril cónico (Adecuado para lecho rocoso duro y cantos rodados grandes). Entre los dos tipos principales de brocas de barril, Los hay con y sin dispositivos de extracción de núcleos, lo que depende principalmente de la dificultad de la extracción de núcleos. Debido a que los taladros de cono de rodillo se utilizan principalmente para la perforación de rocas duras, y el área anular perforada es grande, si las condiciones lo permiten, La perforación de circulación inversa se puede instalar en la broca para mejorar la eficiencia de perforación.
4. Broca de expansión inferior
Sobre la base de que el diámetro del pilote no aumenta y la profundidad del pilote no aumenta, con el fin de mejorar la capacidad portante de un solo pilote, El departamento de diseño a menudo lo logra expandiendo la pila inferior. La expansión del fondo se puede construir sin ninguna modificación cuando se utiliza una plataforma de perforación rotativa. Solo necesitas usar una pila expandida. Sólo tienes que utilizar la broca inferior. Las brocas de expansión de base más utilizadas son mecánicas. Este tipo de broca es relativamente simple de usar y mantener. Hay tipos de apertura superior y apertura inferior. El mecanismo de apertura es generalmente de cuatro eslabones. Se utiliza para las capas de suelo, Fuertes vientos, y la intemperie. Estratos e incluso lecho rocoso duro. Dado que la perforación rotativa es una perforación no circulatoria, Simplemente use un balde de limpieza para limpiar la escoria después de que se complete la expansión inferior.
5. Broca de percusión, broca cónica de punzón
Al perforar guijarros de gran diámetro, grandes cantos rodados y lecho rocoso duro, Es particularmente efectivo usar brocas de percusión y brocas de cono de agarre junto con la perforación rotativa. Este tipo de broca se utiliza para colgar del gancho auxiliar de la excavadora rotativa porque requiere efecto de impacto, Por lo tanto, se requiere que el gancho auxiliar tenga la función de liberación libre de la cuerda para lograr mejores resultados.
6. Pinza hidráulica
Actualmente, Cada vez hay más proyectos de construcción de muros pantalla y muros antifiltración. Si la plataforma de perforación rotativa se modifica ligeramente, Se puede operar. La apertura y el cierre de la cuchara hidráulica son accionados por presión hidráulica. Solo hay un cilindro en la cuchara hidráulica, por lo que solo se necesitan dos tuberías de aceite para entrar y salir, y una válvula de control es suficiente.
Ventajas de la plataforma de perforación de pilotes rotativos en la construcción de cimientos de pilotes
En el mundo de la construcción, La perforadora de pilotes rotativos se destaca como una fuente inagotable de eficiencia y precisión. Exploremos las numerosas ventajas que ofrece y cómo se ha convertido en un componente esencial en el campo de la construcción de cimentaciones.
Una de las ventajas clave de la perforadora de pilotes rotativos es su alta eficiencia. Capaz de perforar rápidamente varios tipos de suelo, Reduce significativamente el tiempo y el esfuerzo necesarios para los trabajos de pilotaje. Esto lo convierte en una opción ideal para proyectos de construcción a gran escala donde el tiempo es esencial.
Otra ventaja es la colocación precisa de los orificios que proporciona. Con tecnología avanzada y controles precisos, El equipo de perforación garantiza que cada pilote se coloque con precisión, dando como resultado una base sólida y estable.
La versatilidad de la perforadora de pilotes rotativos también es notable. Puede adaptarse a diferentes condiciones de suelo y requisitos del proyecto, lo que lo convierte en una solución altamente flexible para una amplia gama de necesidades de construcción.
En términos de rentabilidad, Este equipo ofrece una alternativa rentable en comparación con otros métodos de construcción de cimientos. Su eficiencia y el mínimo tiempo de inactividad contribuyen al ahorro general del proyecto.
La confiabilidad es otro aspecto en el que brilla la plataforma de perforación de pilotes rotativos. Construido para soportar los rigores de la construcción, Requiere menos mantenimiento y ofrece un rendimiento constante.
Cuando se trata de seguridad, Este equipo está diseñado con numerosas características de seguridad para proteger a los operadores y garantizar un entorno de trabajo seguro.
En conclusión, La perforadora de pilotes rotativos ofrece numerosas ventajas que la convierten en un activo valioso en la construcción de cimientos sólidos y fiables. Su asociación con palabras clave populares enfatiza aún más su importancia en el campo.
Cómo elegir la plataforma de perforación rotativa adecuada / Máquina de pilotaje
En la industria de la construcción, Elegir la plataforma de perforación rotativa o la máquina de pilotaje adecuada es crucial para el éxito de un proyecto. Con numerosas opciones disponibles en el mercado, Puede ser abrumador tomar la decisión correcta. Estos son algunos factores a tener en cuenta a la hora de seleccionar la perforadora rotativa perfecta / máquina de pilotaje para sus necesidades.
Lo primero y más importante, Determine los requisitos de su proyecto. Ten en cuenta el tipo de suelo, Profundidad de perforación, y los requisitos específicos de la cimentación. Esto te ayudará a reducir los modelos de aparejos adecuados.
Próximo, Investiga diferentes marcas y sus reputaciones. Busque marcas de plataformas de perforación rotativas de buena reputación conocidas por su calidad y confiabilidad. Compruebe las opiniones y referencias de los clientes para obtener información sobre su rendimiento.
Tenga en cuenta las especificaciones de la plataforma de perforación rotativa, como la potencia de salida, Velocidad de perforación, y capacidad máxima de profundidad. Asegúrese de que el equipo pueda manejar las demandas de su proyecto.
El precio es un factor importante. Compara los precios de diferentes equipos, incluidos los precios de las plataformas de pilotaje hidráulico, para asegurarse de obtener el mejor valor para su presupuesto.
Busque fabricantes confiables de plataformas de hincado de pilotes y proveedores de plataformas de pilotaje que puedan ofrecer soporte y servicio posventa. Un buen proveedor se encargará del mantenimiento, Recambios, y experiencia técnica.
Evalúe el equipo de hincado de pilotes disponible para la venta y la máquina de pilotaje de cimentación para la venta. Considera las características y capacidades de cada modelo para encontrar el que mejor se adapte a tu proyecto.
Compruebe los modelos de equipos de perforación para cimentación de pilotes y su compatibilidad con su equipo de construcción y flujo de trabajo existentes.
Comprender los diferentes precios de los equipos de pilotaje rotativo y sus características asociadas. Los equipos de mayor precio pueden ofrecer capacidades adicionales o un mejor rendimiento.
Finalmente, Tenga en cuenta las especificaciones de la plataforma de hincado de pilotes, como el tamaño, peso, y requisitos de energía, para garantizar que se pueda transportar y operar fácilmente en su sitio.
Al considerar estos factores, Puede tomar una decisión informada y elegir la plataforma de perforación rotativa adecuada / máquina de pilotaje que cumple con los requisitos y el presupuesto de su proyecto. Recuerde consultar con proveedores experimentados y expertos de la industria para obtener más orientación.”

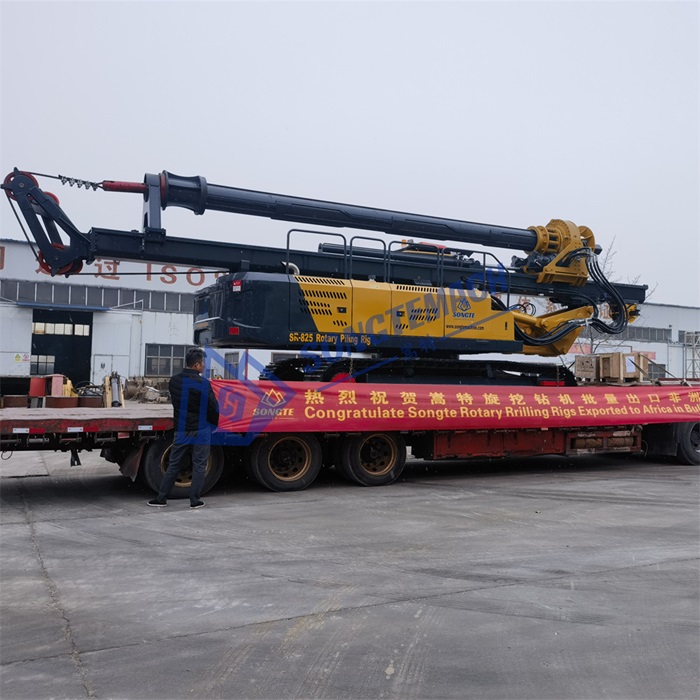

Equipos de perforación rotativos exportados a África a granel
¿Cómo funciona la perforadora rotativa?
La plataforma de perforación rotativa es un poderoso equipo utilizado en varios proyectos de construcción y perforación. Comprender cómo funciona es esencial para operaciones eficientes y exitosas. Aquí hay una descripción general del funcionamiento de una plataforma de perforación rotativa:
La broca, Un componente crucial, se gira y se clava en el suelo para crear el agujero. La rotación permite una penetración eficiente a través de diferentes tipos de suelo y roca.
Una fuente de energía, Por lo general, un motor o motor, proporciona la energía necesaria para hacer girar la broca. Esto garantiza un funcionamiento suave y continuo del equipo.
El equipo también incorpora un sistema de alimentación que empuja la broca hacia abajo, Adición de presión para agujeros más profundos.
Se ha instalado un sistema de refrigeración para evitar el sobrecalentamiento de la broca y otros componentes. Esto ayuda a prolongar la vida útil del equipo.
El equipo de perforación está montado sobre una plataforma estable para garantizar una alineación y estabilidad adecuadas durante la operación.
Para manipular el material perforado, Se utiliza un sistema de lodo o fluido. Ayuda a eliminar los esquejes y mantiene el agujero despejado.
Los operadores controlan el equipo mediante un panel o una consola, lo que les permite monitorear y ajustar varios parámetros.
La elección de la broca depende de los requisitos específicos del proyecto y de las condiciones del terreno.
En conclusión, La plataforma de perforación rotativa funciona combinando potencia, rotación, y sistemas de alimentación para perforar agujeros precisos en diferentes sustratos. Su funcionamiento eficiente se basa en la selección adecuada de los componentes, Experiencia del operador, y el cumplimiento de las normas de seguridad.
Rotativo DRilling RIg MAintenance UnNd PPrecauciones
El mantenimiento y las precauciones de la plataforma de perforación rotativa son cruciales para garantizar el funcionamiento normal y la vida útil del equipo. Los siguientes son algunos puntos importantes:
1. Mantenimiento regular:
– Realizar inspecciones rutinarias de acuerdo con las recomendaciones del fabricante.
– Revise los sistemas de lubricación y reemplace los lubricantes con regularidad.
– Inspeccione y reemplace las piezas desgastadas o dañadas de manera oportuna.
2. Limpieza y eliminación de polvo:
– Mantenga el equipo limpio para evitar que el polvo y la suciedad entren en los componentes clave.
– Limpie el sistema de enfriamiento para garantizar una disipación de calor adecuada.
3. Mantenimiento del motor:
– Siga el programa de mantenimiento del fabricante del motor.
– Revise y reemplace los filtros de aire, aceite, y filtros de combustible con regularidad.
4. Sistema hidráulico:
– Controlar el nivel y la calidad del fluido hidráulico.
– Compruebe si hay fugas y resuélvalas con prontitud.
5. Sistema eléctrico:
– Inspeccione las conexiones eléctricas y reemplace los cables o componentes dañados.
6. Precauciones:
– Siga estrictamente los procedimientos operativos y las pautas de seguridad.
– Capacitar a los operadores para que operen la plataforma correctamente.
– Utilice herramientas y piezas de repuesto adecuadas para el mantenimiento.
– Evite sobrecargar el equipo más allá de su capacidad nominal.
– Preste atención a las condiciones climáticas y tome las medidas adecuadas.
– Mantenga registros de mantenimiento detallados para futuras referencias.
Siguiendo estas medidas de mantenimiento y precaución, Se puede garantizar el rendimiento y la confiabilidad de la plataforma de perforación rotativa, reduciendo el riesgo de averías y alargando su vida útil.
