SP-10A Equipo de perforación de percusión de cable para perforación de pozos de agua 400m
Plataforma de perforación de percusión de cable SP-10A para perforación de pozos de agua Introducción:
La plataforma de perforación de percusión por cable SP-10A es una de las máquinas perforadoras más importantes en la perforación de cimientos de pilotes y pozos. Puede adaptarse a diversas condiciones geológicas, Especialmente para perforar agujeros en grava y roca con una fuerte adaptación. Entretanto, La plataforma de perforación de percusión tiene una alta eficiencia de formación de poros y una buena calidad de formación de pilotes.

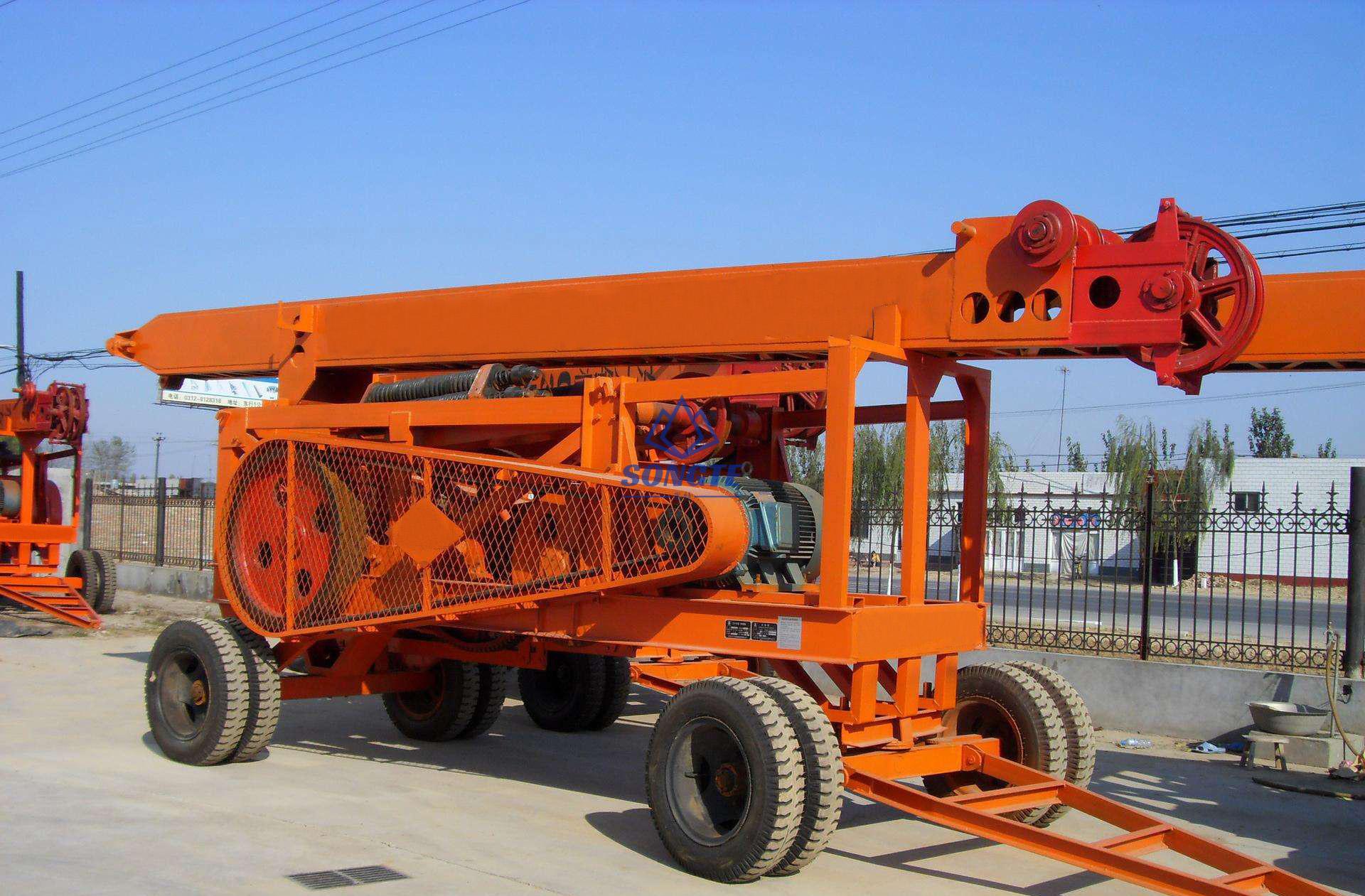

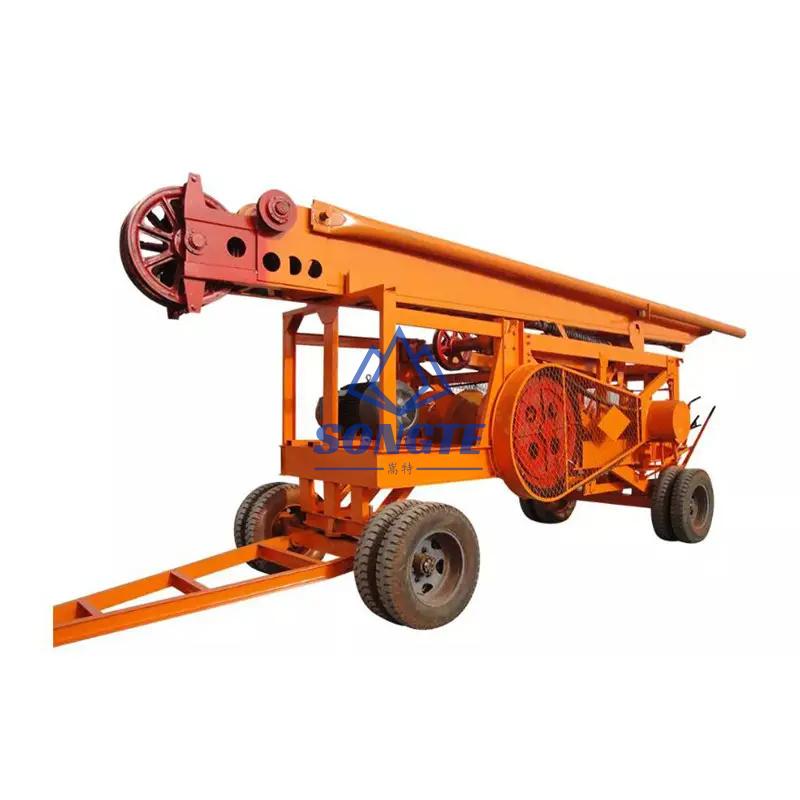

La plataforma de perforación SP-10A es muy popular en el mercado actualmente, Todos sus componentes están instalados en el remolque, como motor eléctrico, motor de accionamiento, izar, mástil, etc., Integrar el movimiento. La plataforma de perforación de percusión utiliza el mecanismo de enlace de manivela para cambiar el movimiento de giro de la potencia a un movimiento alterno, a través del cable de acero para impulsar la broca del martillo para hacer un movimiento hacia arriba y hacia abajo. Con el efecto de impacto de la falla libre de la broca del martillo, para romper el suelo, arena, grava o roca en pedazos, y luego use el tubo de escoria o la bomba de lodo para limpiar la escoria del orificio.
La broca tubular tiene todo tipo de diámetros, El orificio decide el tamaño y el peso de la broca. Esta broca tubular es muy eficiente en la perforación de suelo, arena, Capa de grava y roca cuya dureza es inferior a 1000kp.
La broca sólida tiene varias formas, Pero la mayoría de las formas son de tipo "+" o "-". Hay todo tipo de tamaños, El diámetro del orificio decide el tamaño y el peso de la broca. Esta broca de tipo sólido es difícil de romper en la perforación de capas de roca cuya dureza es superior a 1000kp.
La forma de perforación de la plataforma de percusión es romper las rocas en escoria granular, aunque no es tan eficiente como la plataforma de perforación de núcleo o la plataforma de perforación de tornillo, pero es irremplazable, ya que puede operar en la capa geológica cuando otras plataformas de perforación no pueden. En resumen, No hay capas que este tipo de plataforma de perforación no pueda perforar, La velocidad de perforación depende de la dureza de los estratos de trabajo.
Parámetro técnico de la plataforma de perforación de percusión de cable SP-10A
| No | Descripción | Especificación | |
| 1 | Dimensión total (L*W*H) | Modo de funcionamiento | 9.30MX2.50MXX3.11M |
| Modo de tracción | 9.30MX2.3MXX2.81M | ||
| 2 | Peso bruto | 12000 kg | |
| 3 | Diámetro del orificio | Φ500mm-Φ2800mm | |
| 4 | Profundidad de perforación | 400m (con diámetro de agujero. 600milímetro) | |
| 5 | Máximo. Peso de las herramientas de perforación | 8000 kg | |
| 6 | Carrera de impacto | 900milímetro, 750milímetro | |
| 7 | Frecuencia de impacto | 36-40/min | |
| 8 | Motor eléctrico | 90kilovatio, 980r/min | |
| 9 | Altura del mástil | Unipolar:8.5-9.5m; | |
| 10 | Capacidad de carga del mástil | 50,000 kg | |
| 11 | Velocidad de acarreo en autopista | 30 km/h | |
| 12 | Capacidad de elevación del polipasto | Pre-polipasto | 20,096 N |
| Polipasto posterior | 158,750 N | ||
| 13 | Especificación y capacidad del cable del tambor de bobinado | Tambor de prebobinado | 6×37-φ18 200-250m (Levorotación) |
| Tambor de post-bobinado | 6x19s+IWRC 200-400m (Levorotación) | ||
| 14 | Rueda | Tamaño de la rueda | 7.50-20 |
| Tamaño del anillo de acero | 20×7 | ||

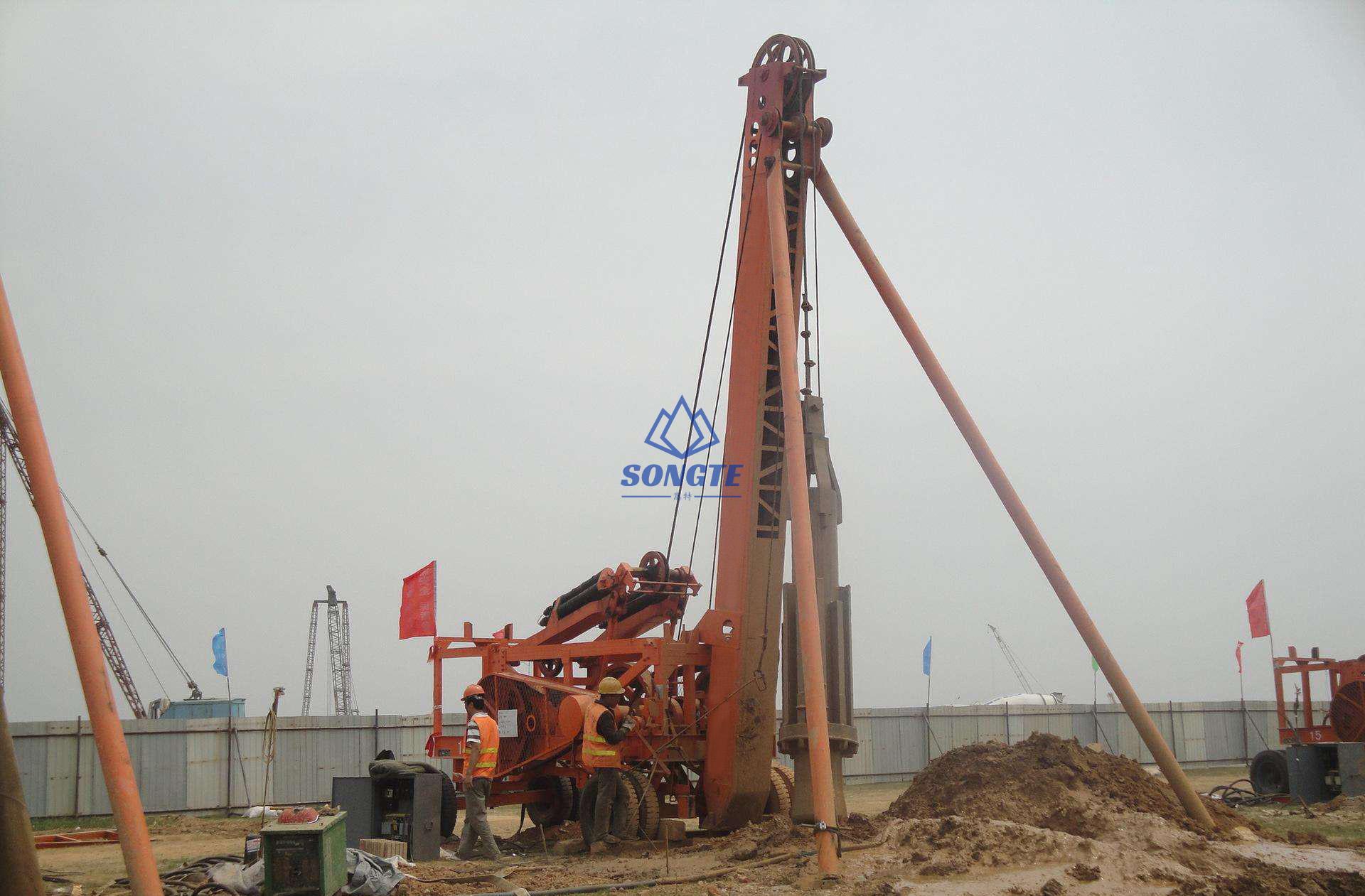

Plataforma de perforación de percusión de cable SP-10A para el sitio de trabajo de perforación de pozos de agua:
