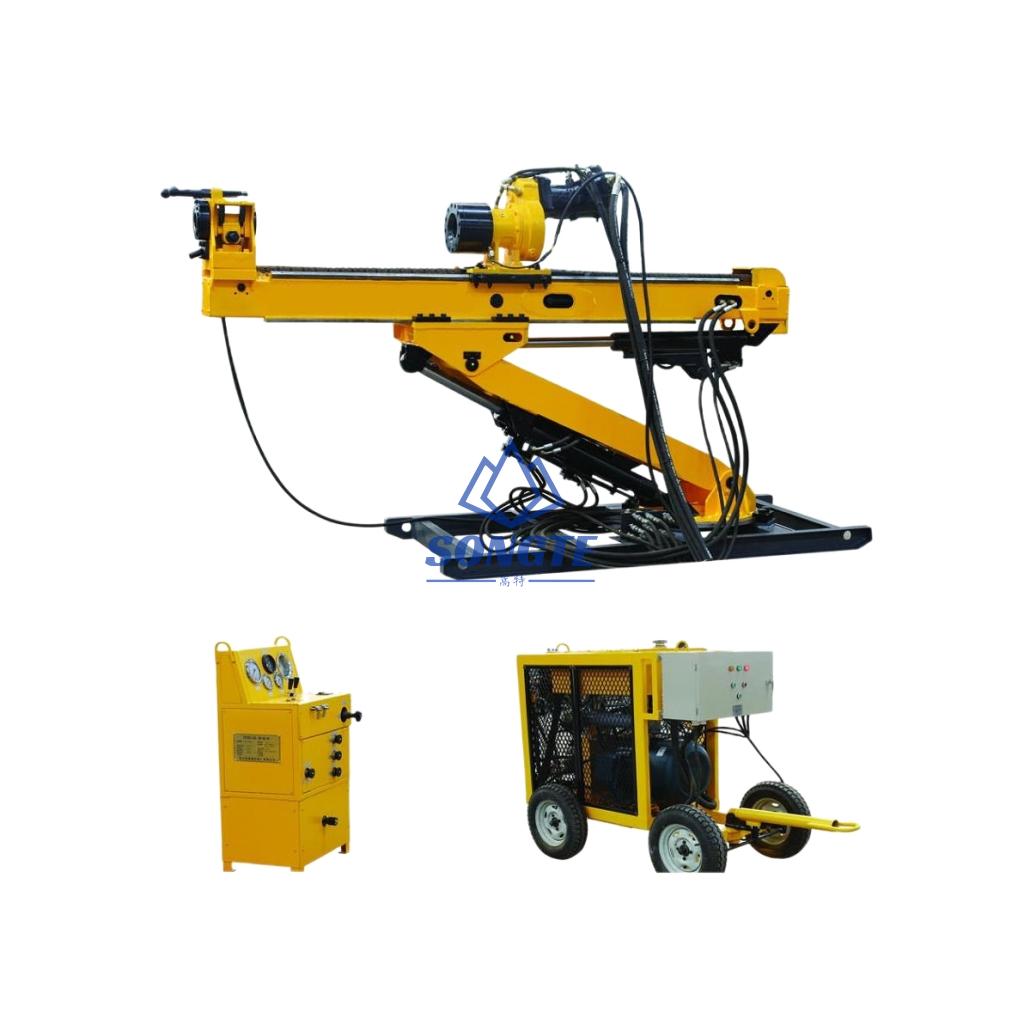

SCU-3A Plataforma de perforación de núcleo subterráneo hidráulico portátil 350m
Plataforma de perforación de núcleo subterráneo Introducción general:
El equipo de perforación subterránea hidráulica SCU-3A se aplica principalmente en los campos de carbón, geología, Metalurgia e Ingeniería. Se utiliza para perforar orificios de succión de gas de gran diámetro en minas, galería, así como mina de carbón, orificio de inyección de agua, y orificio horizontal de gran diámetro. Puede cumplir con la perforación de rodillos de gran diámetro, Taladrado duro de carburo de tungsteno y taladrado rotativo de percusión.
Perforadora subterránea portátil MCaracterísticas de ain:
- Su estructura es independiente, De tamaño pequeño, Peso ligero, Flexible en movimiento y conveniente en operación.
- La bomba hidráulica es accionada por un motor eléctrico a prueba de explosiones a través del sistema operativo, Luego, la bomba hidráulica fuerza el motor hidráulico para hacer girar el cabezal de perforación, y al mismo tiempo, El movimiento del cabezal de perforación se realiza mediante un cilindro de aceite & Mecanismo de doble velocidad de la cadena.
- El mandril hidráulico puede satisfacer la función de grilletes y protección de apagado.
- El deslizamiento y la extensión & La función de retracción del mástil hace que sea conveniente que la parte inferior del mástil toque el suelo o la plataforma, Por lo tanto, el equipo de perforación será más estable.
- El brazo oscilante y el mástil pueden hacer un movimiento de abatimiento, que satisfacen la solicitud de perforación de múltiples ángulos.
- El rango de velocidad de rotación del husillo es amplio y el par es grande.
Especificaciones técnicas de la plataforma de perforación de núcleo hidráulico SCU-3A:
| Profundidad de perforación | varilla de perforación de 55 mm de diámetro | 350m | Especificaciones de la barra de perforación | Φ55x1500mm | |
| Φ71x1500mm | |||||
| varilla de perforación de 71 mm de diámetro | 200m | ||||
| El rango de velocidad de rotación del husillo | 425-1280 .rpm | El máximo. Par de rotación del husillo | 895N.m | ||
| La presión de trabajo | 25Mpa | Carrera del husillo | 1600milímetro | ||
| El máximo. Fuerza de elevación del cabezal de perforación | 62KN | El máximo. Fuerza de alimentación del cabezal de perforación | 33KN | ||
| El trazo deslizante del mástil | 495 milímetro | El ángulo de giro del soporte del mástil(Izquierda & Derecha) | 90° | ||
| El ángulo de giro del brazo (Arriba y abajo) | 100 grado | Unidad de potencia | YB225M-4(dIICT4) | ||
| Motor eléctrico a prueba de explosiones | 45KW/1480 rpm | ||||
| Dimensiones | Máquina principal(L*W*H) | 2950*950*1850 milímetro | peso | Máquina principal | 1000kg |
| Unidad de potencia | 1050kg | ||||
| Unidad de potencia(L*W*H) | 1900*980*1320 milímetro | ||||
| Gabinete de operación | 140kg | ||||
| Gabinete de operación(L*W*H) | 540*360*1080 milímetro | ||||

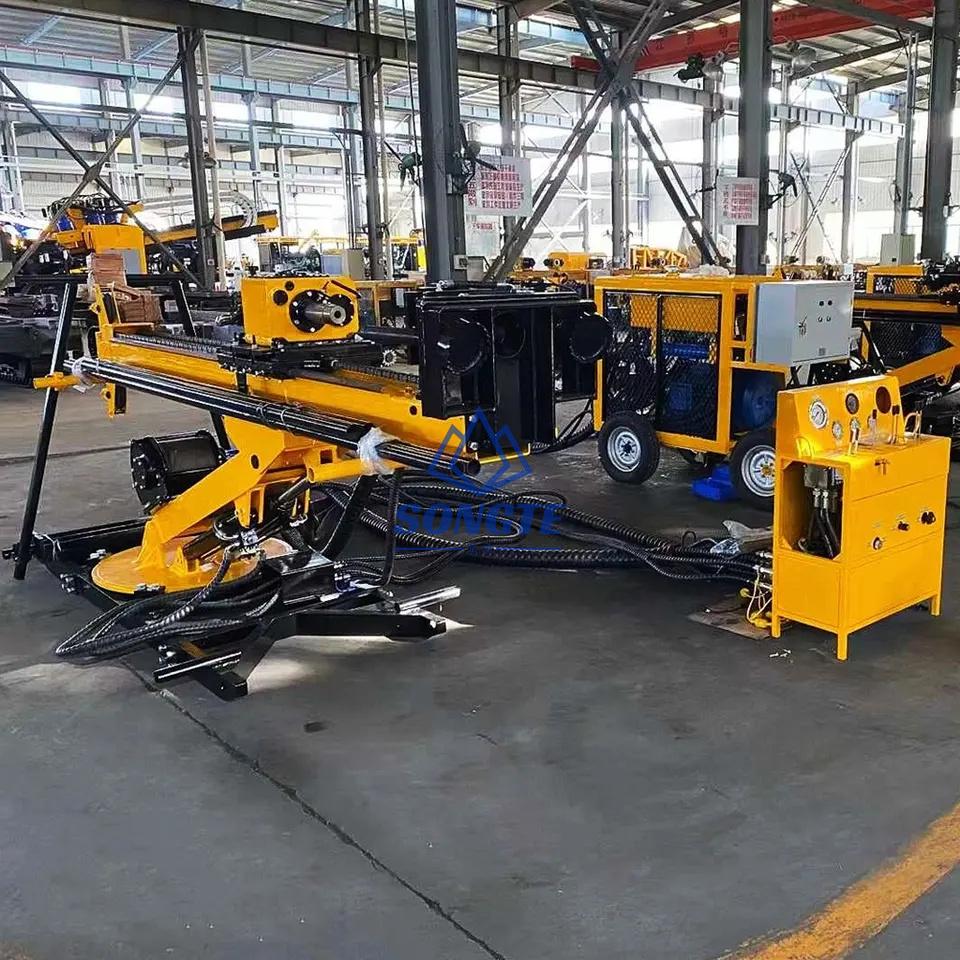

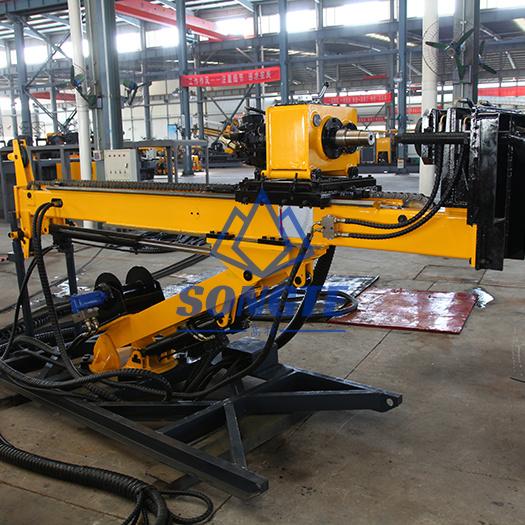

SCU-3A Máquina principal de la plataforma de perforación subterránea hidráulica completa:
