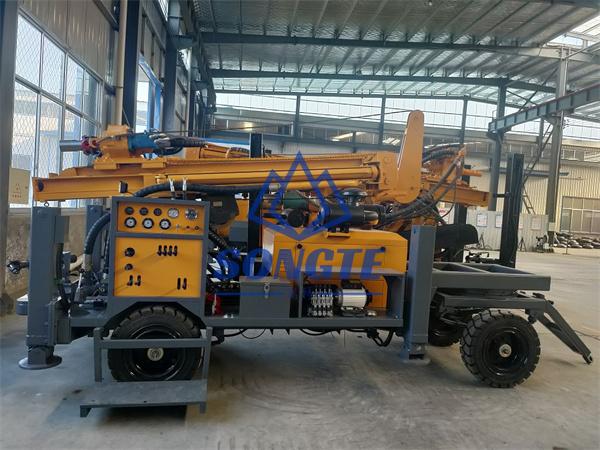

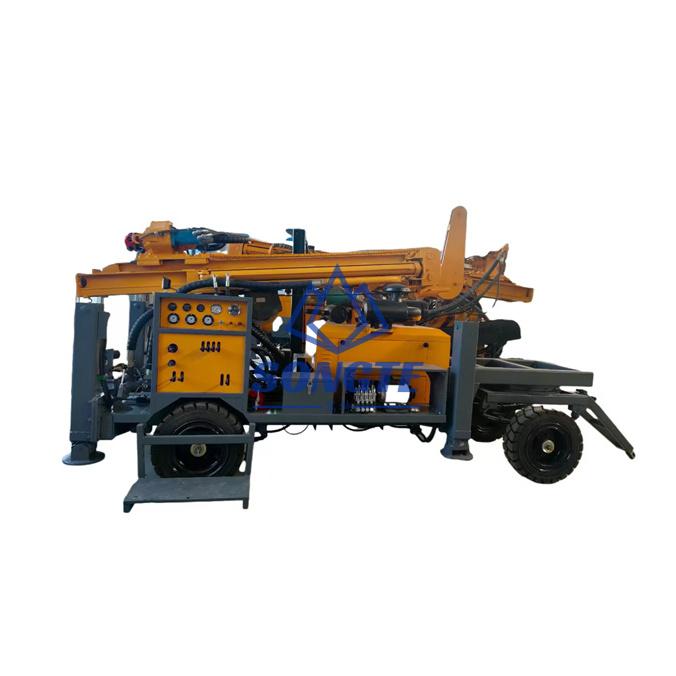

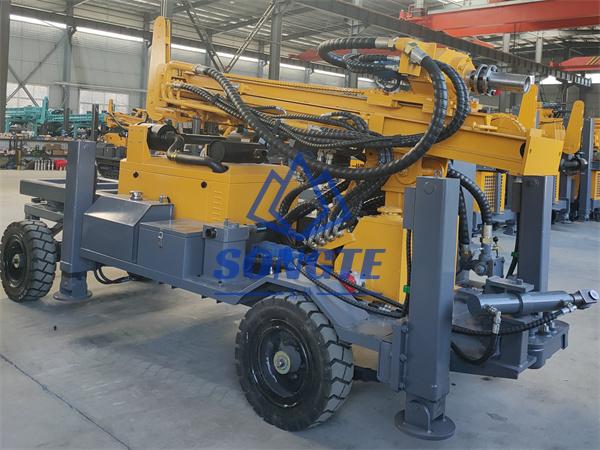

200m Remolque montado en el equipo de perforación de pozos de agua Pequeño equipo de perforación de pozos (SW-200C)
La plataforma de perforación de pozos de agua tipo remolque SW-200C es de conducción de cabeza superior, tanto en perforación con bomba de lodo como con compresor de aire. Adoptando el modelo más nuevo & Tecnología hidroeléctrica avanzada, Bajo consumo, gran par rotativo, Conveniente deflexión del orificio, Nuestras máquinas de perforación de pozos de agua se utilizan principalmente para la perforación de pozos en pozos de exploración de recursos e hidrología, Pozo de agua de uso civil, Agricultura Riego, proyectos de etcétera.
- Equipado con un motor turboalimentado de 65KW, Fuerte capacidad de perforación, 200m de profundidad.
- Se adopta la pluma compuesta diseñada. La pluma tiene un volumen pequeño, trazo largo, Fuerza de elevación del cilindro de aceite doble y gran tonelaje de elevación de la plataforma de perforación;
- Cada plataforma de perforación está equipada con un deflector en la pluma principal para proteger el cilindro de aceite.; Cada tubería de aceite hidráulico está equipada con un manguito protector engrosado para prolongar la vida útil de la tubería de aceite.;
- Chasis de plataforma de perforación: Chasis de remolque profesional, Conveniente para mudanzas y transportes.
- Diseño de transmisión en paralelo, Bomba de aceite independiente, Potencia suficiente, Distribución razonable, Diseño único del sistema hidráulico, Mantenimiento sencillo, y de bajo costo.
- Pata de apoyo hidráulica, Muy estable al perforar.
- Sistema dual: podría funcionar con compresor de aire para perforación de martillo DTH de aire, También podría funcionar con bomba de lodo para perforación de lodo rotativo.
Parámetros técnicos de la plataforma de perforación de pozos
| Modelo | SW-200C |
| Profundidad de perforación(m) | 200 |
| Diámetro de perforación (mm) | 100-254 |
| Diámetro de la barra de perforación(milímetro) | Φ76 Φ89 |
| Longitud de la barra de perforación(m) | 1.5m 2m 3m |
| Capacidad de elevación de la plataforma (t) | 13 |
| Capacidad de elevación del cabrestante (t) | 1.5 |
| Duración anticipada única (m) | 3.3 |
| Velocidad de ascenso rápida(m/min) | 30 |
| Velocidad de alimentación rápida(m/min) | 60 |
| Velocidad al caminar(km/h) | 2.5 |
| Ángulos de escalada(Máximo.) | 30° |
| Velocidad de rotación(.rpm) | 45-70 |
| Par de rotación(N.m) | 3400-4700 |
| Potencia del motor de la plataforma(KILOVATIO) | 65 |
| Marca del motor | Quanchai |
| Presión de trabajo(Mpa) | 1.7-2.5 |
| Consumo de aire(m³/min) | 17-31 |
| La eficiencia de penetración(m/h) | 10-35 |
| Alta carrera hidráulica de la pierna(m) | 1.4 |
| Anchura de carga(m) | 2.4 |
| Dimensión (milímetro) | 3950*1750*2250 |
| El peso (T) | 5 |
