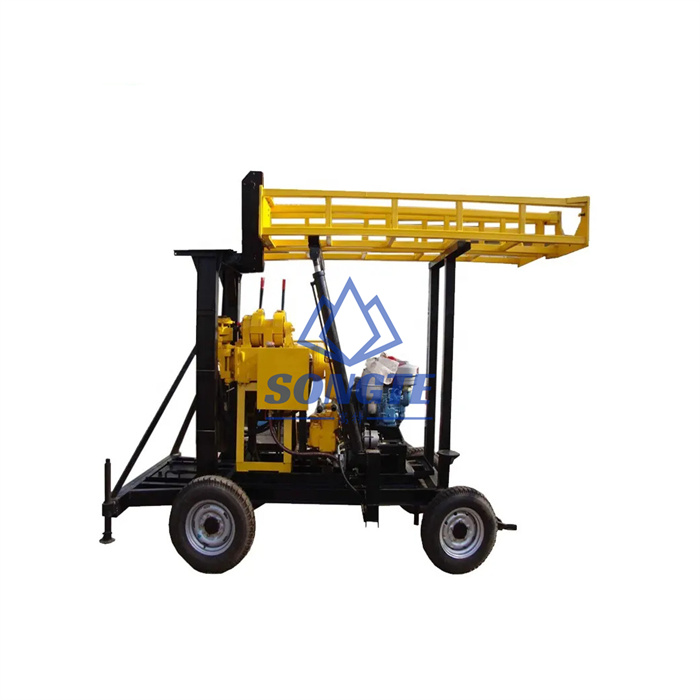

200m Plataforma de perforación de pozos de agua asequible Plataforma de pozo pequeño (SW-200WL)

Producto: Plataforma de perforación de pozos de agua montada en remolque
Profundidad de perforación: 200m
Diámetro de perforación: 75~300 mm
Aplicación: Se utiliza principalmente en la perforación de pozos de agua, Pozos de riego de tierras de cultivo, Exploración censal, Exploración geofísica, Exploración de carreteras y edificios, y voladura de agujeros.

Estamos aquí para ayudar,
Maneras fáciles de obtener las respuestas que necesita.

Teléfono móvil: 008618137852864

Correo electrónico: [email protected]

  • Detalles del producto

200m Plataforma de perforación de pozos de agua asequible Plataforma de pozo pequeño (SW-200WL)



Perforación Introducción a la plataforma

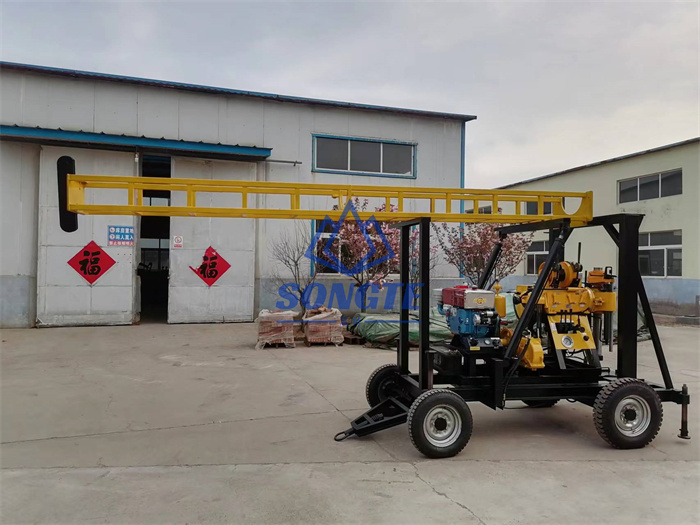

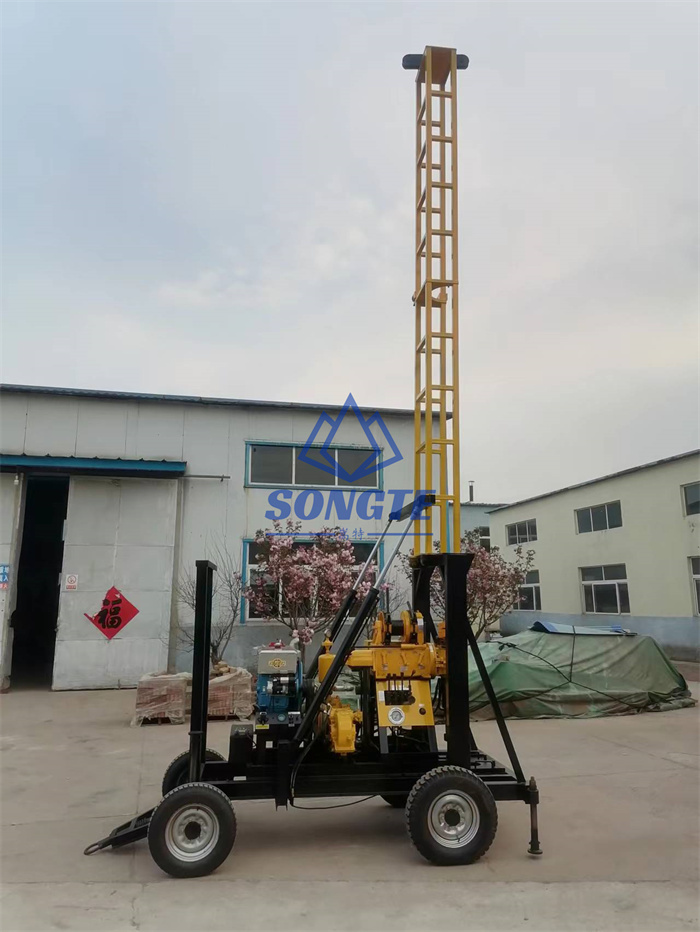

La plataforma de perforación SW-200WL es un diseño recientemente optimizado basado en el tipo SW-200 ordinario. Está montado en el chasis del remolque con 4 ruedas, Torre de perforación de tipo plegable montada en chasis de remolque, Puede realizar perforaciones rápidas. Realizar la transición e instalación de la plataforma de perforación; acortar en gran medida el tiempo de preparación de la plataforma de perforación y el tiempo auxiliar para cerrar el trabajo después de la finalización. También mejora la eficiencia de trabajo del reemplazo de herramientas de perforación y reduce la intensidad de trabajo de los operadores. Es el modelo más fácil de usar entre este tipo de equipos de perforación hasta ahora.

MCaracterística AIN:

  1. La plataforma de perforación tiene un mecanismo de alimentación automática hidráulico, lo que mejora la eficiencia de perforación y reduce la intensidad de trabajo de los trabajadores.
  2. Usando el mecanismo de sujeción de la abrazadera de bola en lugar del mandril, La varilla se puede invertir sin detener la máquina, que es fácil de operar, Seguro y confiable.
  3. El cabrestante está equipado con una jaula para formar una estructura de rueda de estrella de soporte de doble cara, que puede soportar fuertes impactos.
  4. La caja del eje vertical está colocada con cojinetes de alta resistencia para garantizar que el girador tenga suficiente rigidez para hacer frente a condiciones geológicas complejas, como capas de grava y capas de guijarros.
  5. Esta máquina adopta un embrague de alta resistencia y alto par para un taladro de mil metros, que tiene un gran par de transmisión y evita por completo el fenómeno del deslizamiento del embrague durante la construcción de orificios profundos y la construcción de orificios grandes.
  6. Todo el sistema está equipado con una bomba de lodo BW-160D, que tiene alta presión y gran caudal, Asegurar la profundidad de perforación y el diámetro del pozo.
  7. La plataforma de perforación está equipada con un dispositivo móvil, que puede realizar el movimiento delantero y trasero de la unidad principal de la plataforma de perforación, lo cual es conveniente para la operación de la cabeza del pozo.
  8. Plataforma de perforación y torre de perforación montada en chasis de remolque, Operación segura y conveniente.

Ámbito de aplicación:

  1. Esta plataforma de perforación es una plataforma de perforación de alta velocidad y es adecuada para proyectos de perforación como pozos de agua hidrológicos, Pozos de riego de tierras de cultivo, Exploración censal, Exploración geofísica, Exploración de carreteras y edificios, y voladura de agujeros.
  2. También es adecuado para varios orificios de inspección de estructuras de hormigón, terraplenes fluviales, Perforación de orificios de lechada de subrasante y lechada directa, pozos de agua civil y aire acondicionado central geotérmico, etc.
  3. Aleación, Las brocas de diamante y compuestas se pueden seleccionar para perforar de acuerdo con la capa inferior.
  4. Puede perforar formaciones arenosas, arcillosas y rocosas de grado 2-9.

Parámetros técnicos:

Modelo SW-200WL
Profundidad de perforación 200m
Diámetro de perforación 75~300 mm
Máximo. Diámetro del orificio abierto 500milímetro
Barra de perforación 42,50,60milímetro
Ángulo de perforación 90~75°
Motor diésel 22HP, arrancador eléctrico
Torre de perforación 7.5m del suelo, Tipo plegable
Varilla motriz 59x53x4300
Peso del equipo de perforación 1950kg
Dimensión total 4300x1600x2800mm
Huso
Dispositivo de sujeción Estructura tipo rodamiento de bolas
Velocidad del husillo 64,128,287,557r/min
Carrera del husillo 450milímetro
Capacidad de confianza del husillo 2.5tonf
Capacidad de elevación del husillo 3.2tonf
Husillo máx.. par motor 2400N.m
Izar
Máximo. Capacidad de elevación de una sola línea 1800Kgf
Velocidad de elevación de la bobina 17,35,75,151M/s
Diámetro del cable de acero 12milímetro
Medida cúbica de cable de acero 26m
Diámetro de la compuerta de abrazo 245milímetro
Ancho de la correa de la compuerta de abrazo 70milímetro
Distancia entre el taladro y el orificio 400milímetro
Bomba de lodo
Tipo Urna horizontal de doble acción
Desplazamiento 160L/min
Máximo. presión 1.2Mpa
Presión de trabajo 0.7Mpa
Dispositivo de alimentación
Modelo ZS1115
Motor diésel 22HP, arrancador eléctrico
Chasis de remolque
rueda 4
