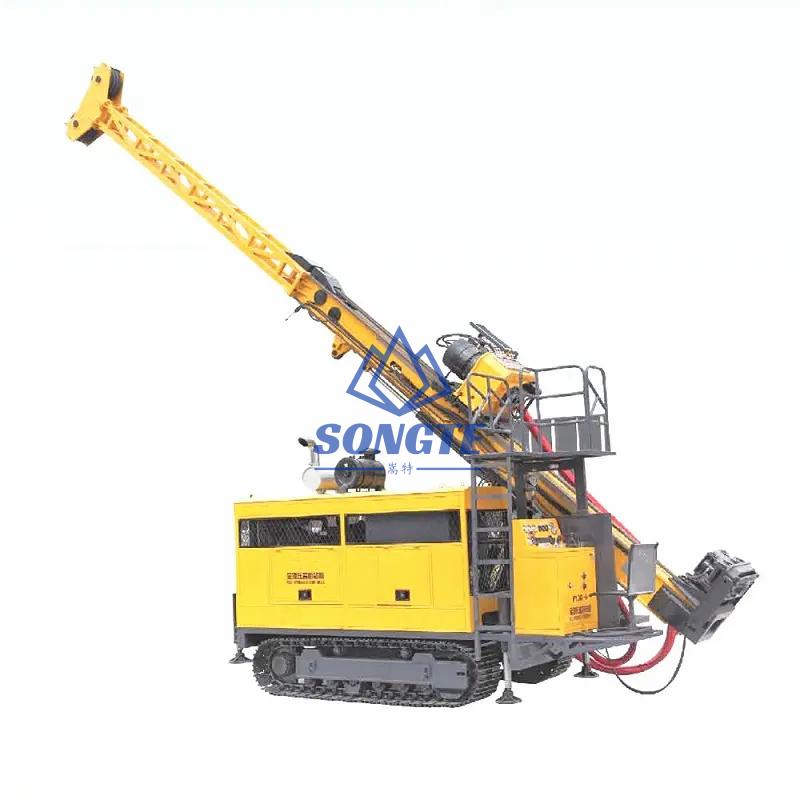

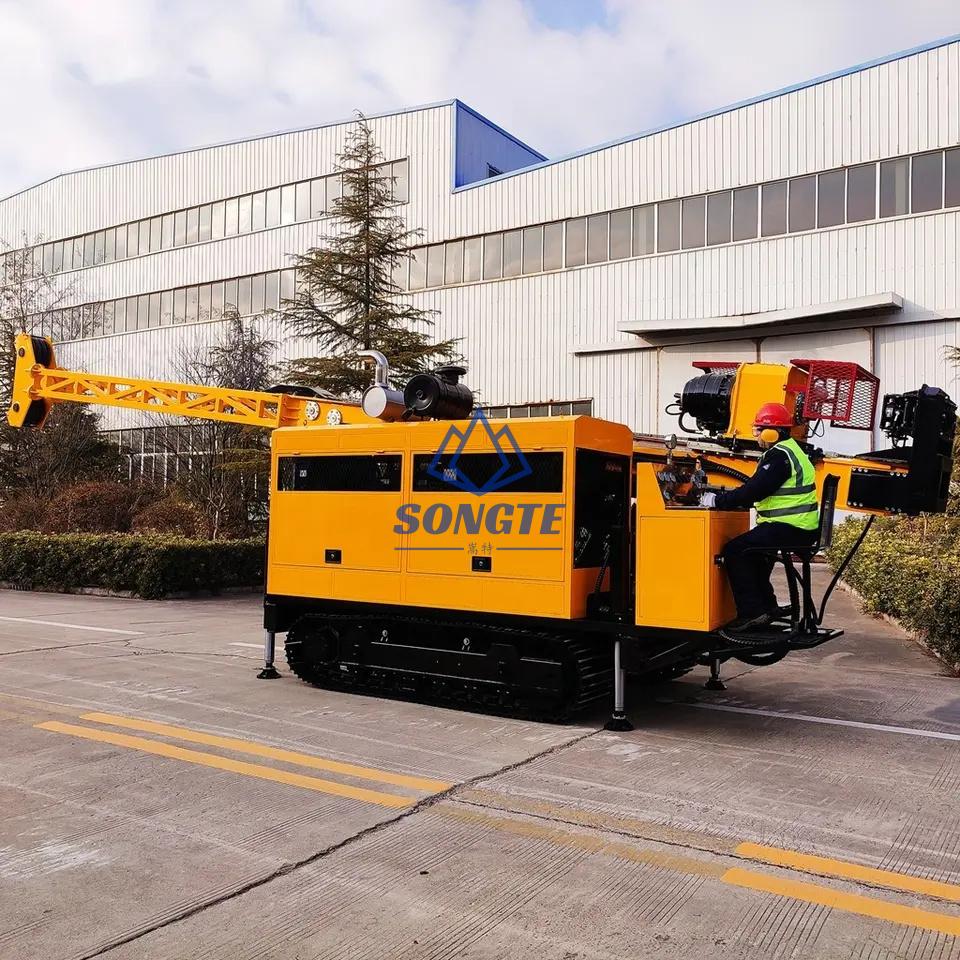

SCF-6 Crawler Diamond Wireline Coring Drilling Rig para muestras de roca 2000m
Aplicación de plataforma de perforación hidráulica profunda:
Para equipo de perforación de núcleo hidráulico completo SCF-6, Adopta la tecnología de núcleo de trefilado con punta de diamante, se aplicará principalmente en los campos de la geología, metalurgia, Minas de carbón, petróleo, Exploración de gas natural y aguas subterráneas.
Características principales de la plataforma de perforación de extracción de núcleos de cable de diamante hidráulico completo:
- Bombas hidráulicas, La válvula principal y el motor hidráulico son de marcas internacionales famosas, Alimentación del cabezal giratorio, Estructura de velocidad de elevación del tanque de aceite, Sistema de alimentación de largo alcance;
- cabezal de perforación accionado por doble motor y adopta un sistema hidráulico cerrado, 2 Grados Engranajes de cambio mecánicos;
- mástil adoptado elevación / descenso accionado hidráulicamente, con función de aterrizaje, se puede plegar;
- El sistema hidráulico adopta un control de carga sensible, Pistas de senderismo;
- con plataforma de operación de posición alta y plataforma de operación de orificio;
- con dispositivo de soporte hidráulico; con dispositivos de alto soporte y bajo guiado;
- orificio con soporte hidráulico, Sistema de monitoreo de medidores opcional;
Parámetros técnicos de la plataforma de perforación de núcleo hidráulico completo SCF-6:
Motor diésel | Modelo | Cummins 6CTA (Turboalimentado y refrigerado por agua de carga) |
Desplazamiento | 8.3L (2.19 Galones de EE. UU.) | |
Poder | 178kilovatio (240HP) | |
RPM nominales(Ajuste de fábrica) | 2200.rpm | |
Capacidad de perforación | BQ | 2000m |
NQ | 1600m | |
HQ | 1300m | |
PQ | 1000m | |
Tanque hidráulico | Capacidad | 420 L (111 Galones de EE. UU.) |
Capacidad del polipasto principal | Velocidad de elevación (Un solo cable) | 38-70m/min(Tambor desnudo) |
Fuerza de elevación (Un solo cable) | 120Kn(26976 Lbf) | |
Diámetro del alambre de acero | 22 milímetro(0.86 pulgada) | |
Longitud del alambre de acero | 50 m(164 pies) | |
Capacidad del polipasto de línea de alambre | Fuerza de elevación (Un solo cable) | 15 Kn(3372 Lbf) (Tambor desnudo) |
Diámetro del alambre de acero | 6 milímetro(0.24 pulgada) | |
Longitud del alambre de acero | 2000 m(6560 pies) | |
Mástil | Altura del mástil | 11 m(36 pies) |
Ángulo de ajuste del mástil | 0°—90° | |
Ángulo de perforación | 45º Horizontal a 90º Vertical Abajo | |
Accidente cerebrovascular de alimentación | 3800 milímetro(150 pulgada) | |
Carrera de deslizamiento | 1500 milímetro(59 pulgada) | |
Extracción de alimentación | 22000kg(48510 Lb) | |
Empuje de alimentación | 11000kg(24255 Lb) | |
Tirón de varilla | 3m o 6m(9.84pies o 19.68 pies) | |
Bomba de lodo | Tipo | Bomba recíproca Triplex Plunger |
Modelo | BW320 | |
Golpe | 110milímetro(4.3 pulgada) | |
Volumen de salida | 320,230,165,118 L/min (84.5, 61, 44, 31 Galones de EE. UU./min) |
|
Presión de descarga | 4.0, 5.0, 6.0, 8.0 Mpa(580, 725, 870, 1160 Psi) | |
Otros | Peso | 14500 Kg(31973 Lb) |
Dimensiones de transporte (L × W ×H ) | 5900×2240×2500mm (232.3×88.1×98.4 pulgadas) |
|
Vía de transporte | Oruga de acero |

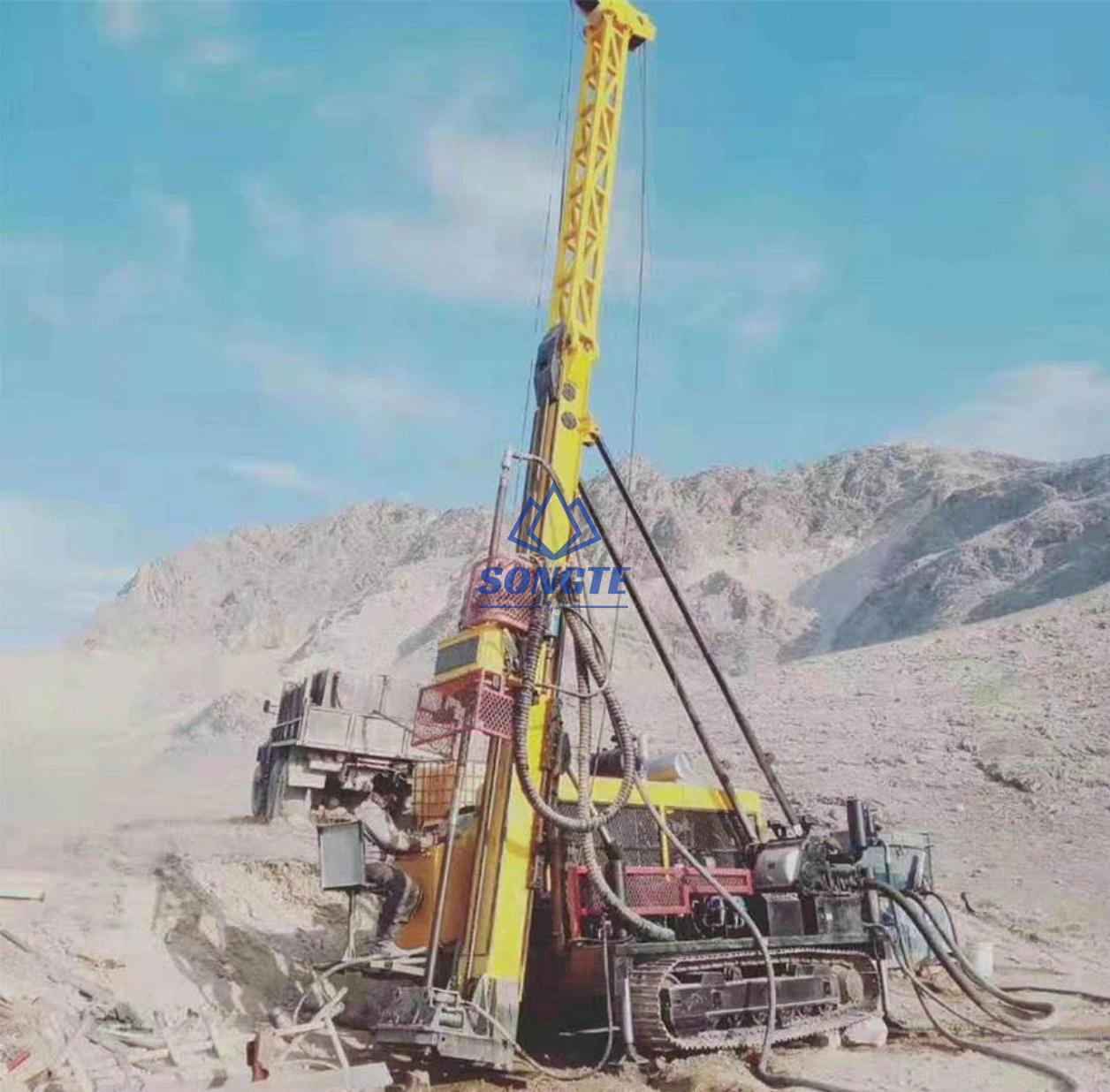

SCF-6 Plataforma de perforación hidráulica completa Exploración y prospección de minerales en el lugar de trabajo:
